Что такое лазерные 3D‑сканеры

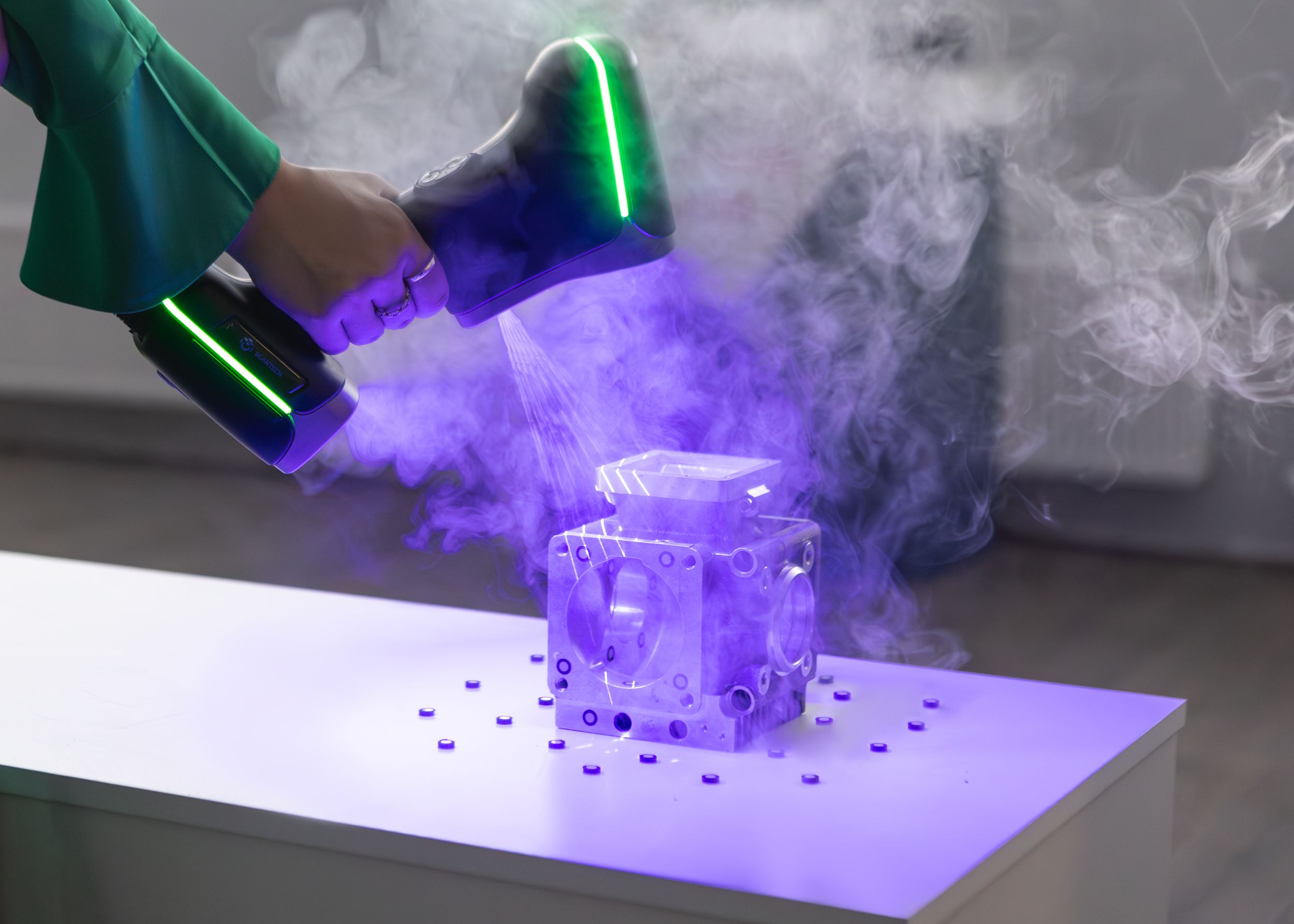

Лазерные 3D‑сканеры — это оптические измерительные системы, которые используют один или несколько лазерных лучей для считывания формы объекта и построения детализированного облака точек. Сканер проецирует лазерную линию или сетку на поверхность, камеры фиксируют отражение, а программное обеспечение по триангуляции вычисляет координаты каждой точки. В результате инженер получает точную цифровую копию детали или сборки, готовую к анализу, контролю и реверс‑инжинирингу.
Преимущества и точность измерений
Ключевое преимущество лазерных 3D‑сканеров — сочетание высокой скорости съёмки и метрологической точности. Современные системы собирают миллионы точек в секунду и обеспечивают точность на уровне сотых долей миллиметра, что сопоставимо с задачами прецизионного контроля геометрии в машиностроении, авиации и энергетике. Лазерная технология мало чувствительна к внешнему освещению, позволяет уверенно работать с матовыми и сложными поверхностями, а при правильной подготовке — и с блестящими объектами.
Линейка и режимы работы AM.TECH
Портативные лазерные 3D‑сканеры российского бренда AM.TECH (например, KSCAN, SIMSCAN, TrackScan‑Sharp, NimbleTrack‑C) ориентированы на промышленную метрологию и реверс‑инжиниринг. Сканеры предлагают несколько режимов съёмки: быстрый режим перекрёстных линий для общего «чернового» захвата, режим повышенной плотности для детальных зон и одиночный луч для сложных кромок, мелких элементов и отверстий. Встроенная или внешняя фотограмметрия позволяет компенсировать погрешности при работе с крупными объектами, обеспечивая стабильную объёмную точность.
Сферы применения и типовые задачи
Лазерные 3D‑сканеры активно используются на всех этапах жизненного цикла изделия — от разработки до сервисного обслуживания.
Основные сценарии:
-
контроль качества отливок, штамповок, сварных узлов и мехобработки по сравнению с CAD‑моделью;
-
реверс‑инжиниринг деталей без документации — создание цифровой модели по образцу;
-
ремонт и модернизация — оцифровка узла перед доработкой, согласование новой оснастки по фактической геометрии;
-
подготовка к аддитивному производству и 3D‑печати — получение точной геометрии для модификаций и оптимизации формы.
Интеграция в цифровое производство
Результаты лазерного 3D‑сканирования напрямую импортируются в CAD/CAM/CAE‑системы, специальные метрологические пакеты и решения для анализа отклонений. Облака точек и полигональные модели используются для автоматического построения карт отклонений, генерации отчётов по допускам и анализа причин несоответствий. Интеграторы уровня i3D и AM.TECH помогают настроить единый процесс: выбор сканера, подбор программного обеспечения, обучение персонала и внедрение 3D‑контроля в регламент качества предприятия.
