Деталь, Прототип и Оснастка в аддитивном производстве
В данном разделе разобраны ключевые определения изделий, получаемых методами АП, а также терминология процессов ускоренного производства.
Классификация изделий

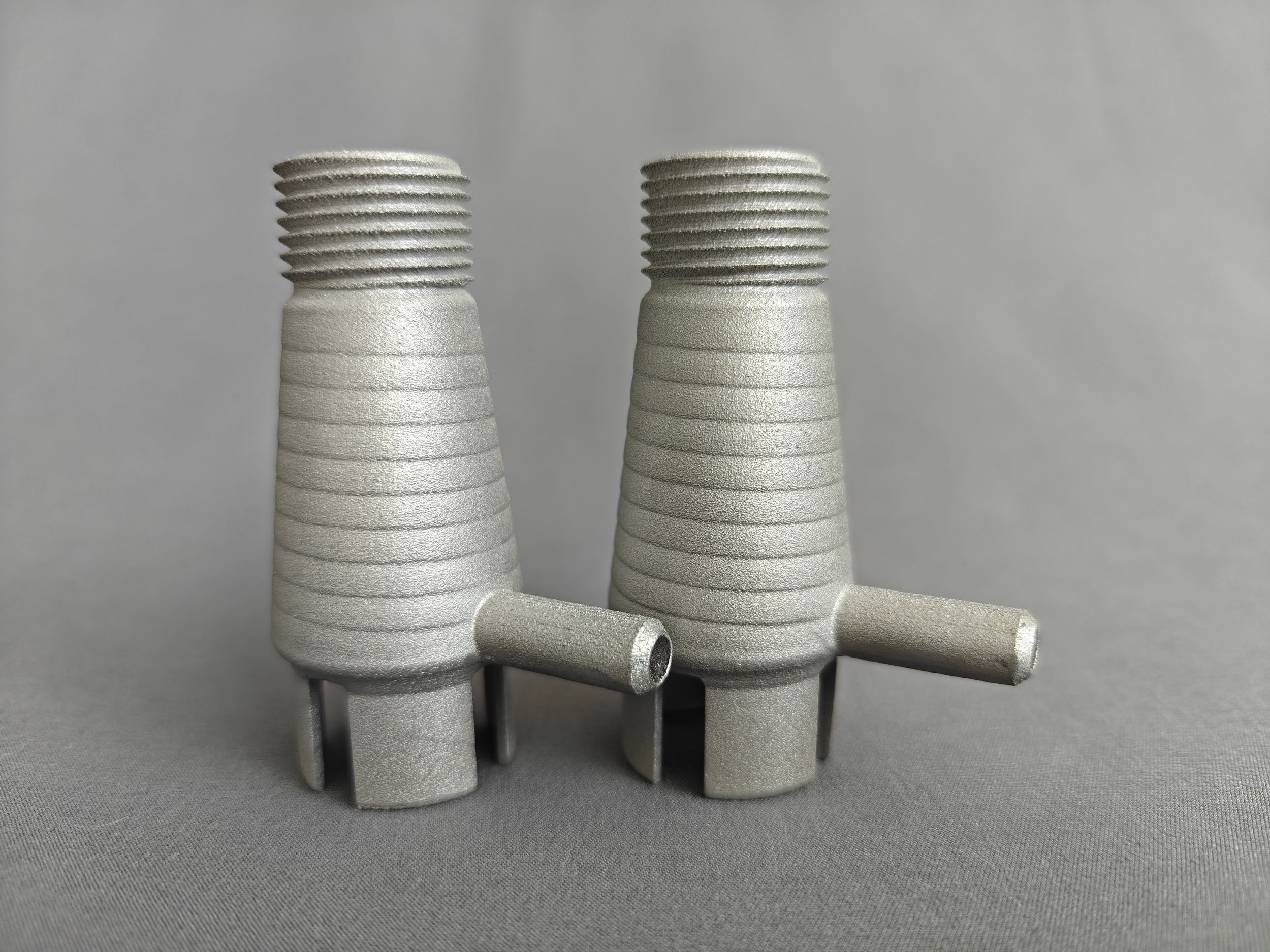

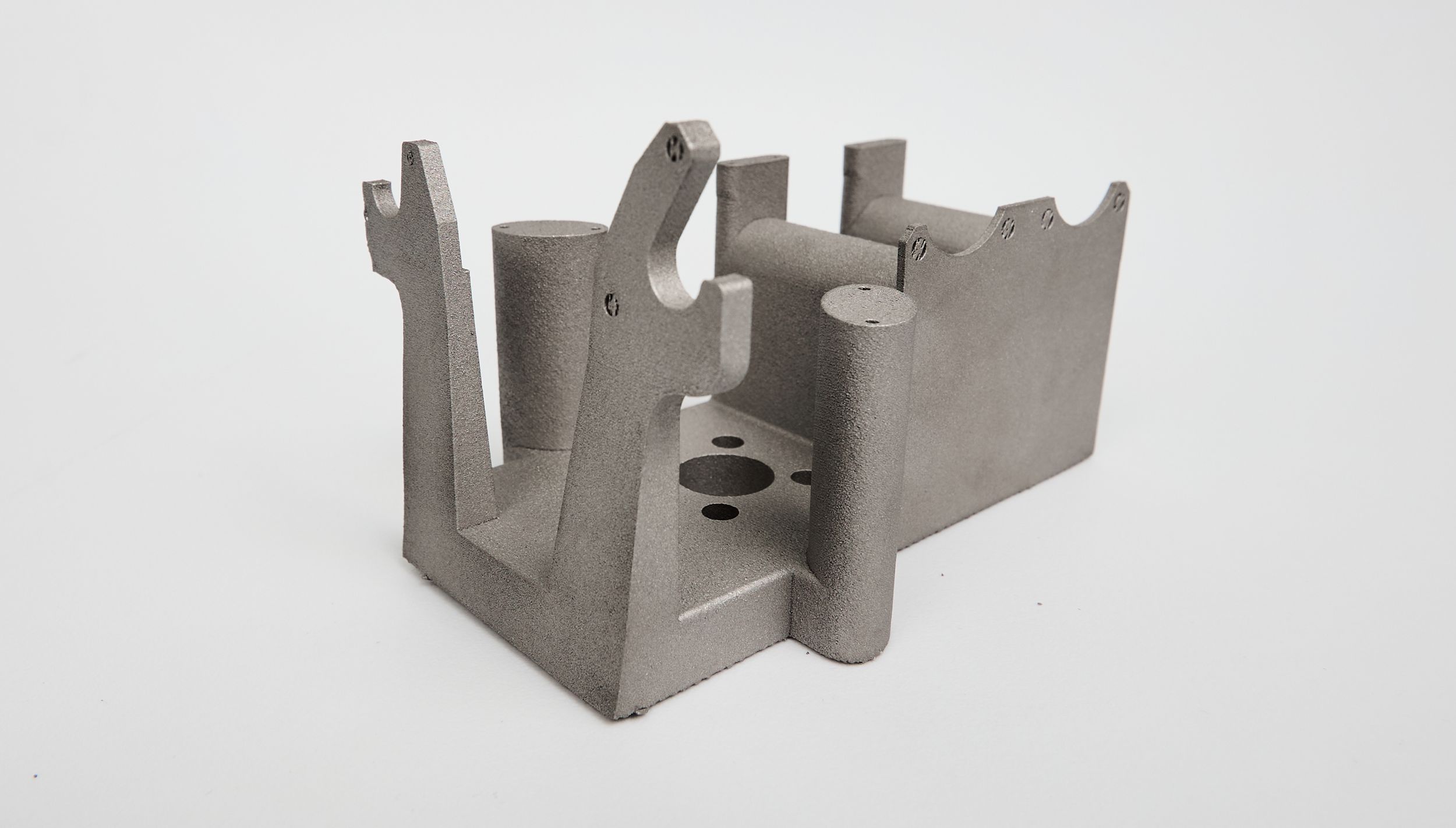

Деталь
(англ. part)
Вид изделия, изготовленного из однородного материала (или нескольких материалов одновременно), получаемый одношаговым или многошаговым процессом. Деталь должна полностью удовлетворять требованиям нормативной и конструкторской документации (в отличие от прототипа, который может иметь упрощения).

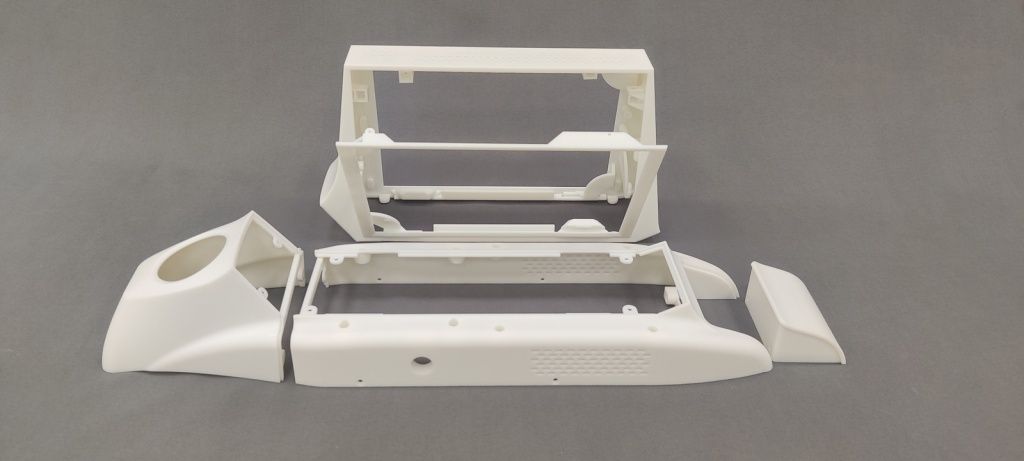

Прототип
(англ. prototype)
Опытный образец или рабочая модель изделия, служащая для предварительной оценки характеристик, дизайна или свойств. Может быть изготовлен как одношаговым, так и многошаговым методом АП.
Технологии ускорения производства
Быстрое прототипирование
(англ. rapid prototyping in additive manufacturing)
Применение аддитивных технологий (АП), направленное на радикальное снижение времени производства опытных образцов (прототипов) для проверки идей перед серийным запуском.
Быстрое инструментальное производство (Rapid Tooling)
(англ. rapid tooling)
Применение АП для производства инструментов или элементов оснастки с сокращённым сроком изготовления (по сравнению с традиционным фрезерованием или эрозией).
Важные примечания:
Оснастка может быть произведена непосредственно (печать самой формы на 3D-принтере) или опосредованно (печать мастер-модели для литья).
Термин также применяется к инструментам, изготовленным традиционными методами (ЧПУ), если срок их производства существенно сокращен.
Оснастка
Оснастка для прототипа
(англ. prototype tooling)
Изложницы, пресс-формы и другие приспособления, используемые в процессе прототипирования. Часто под этим термином подразумевается временная оснастка (Soft Tooling), рассчитанная на малую серию отливок.
Примечание: Если такая оснастка используется для выпуска коммерческих деталей, пока изготавливается основная (стальная) пресс-форма, она классифицируется как “временная” (Bridge Tooling).
Материал подготовлен на основе ГОСТ Р 57558-2017 / ISO/ASTM 52900:2015.
