В строительной отрасли простой техники из-за поломки даже небольшой детали может привести к значительным финансовым потерям и задержке работ. Один из таких случаев был решён с помощью реверс-инжиниринга и аддитивных технологий: инженеры восстановили сломанную пластиковую деталь оборудования и изготовили её новую копию при помощи 3D-печати.
Проблема: сломанная деталь без чертежей

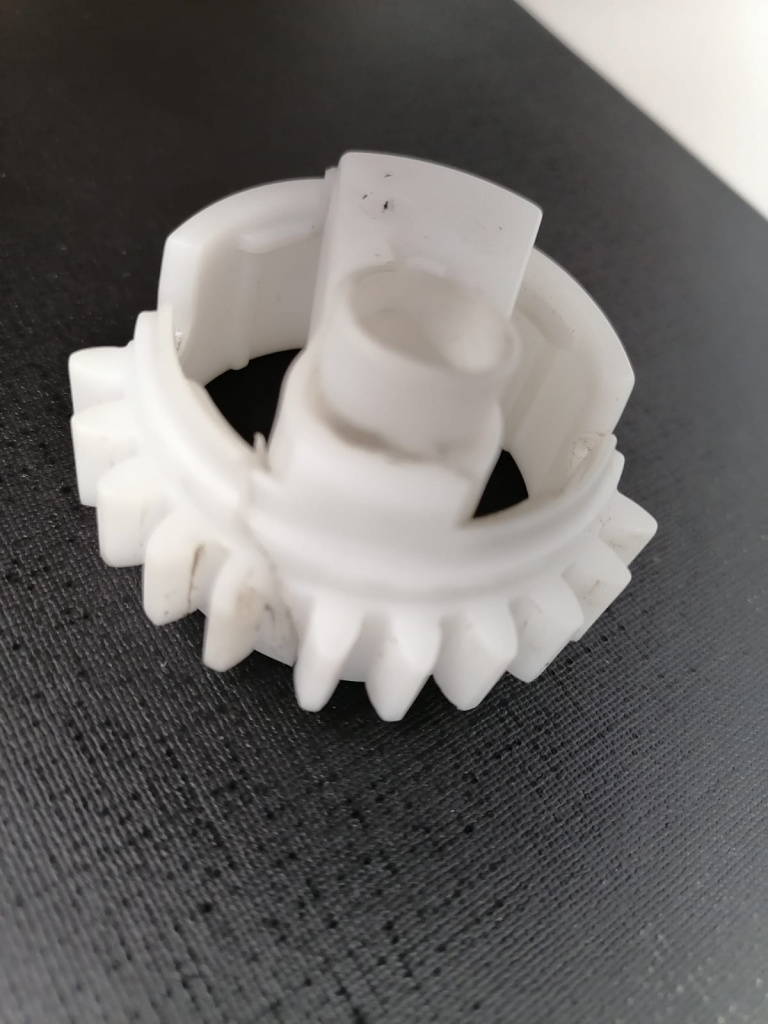

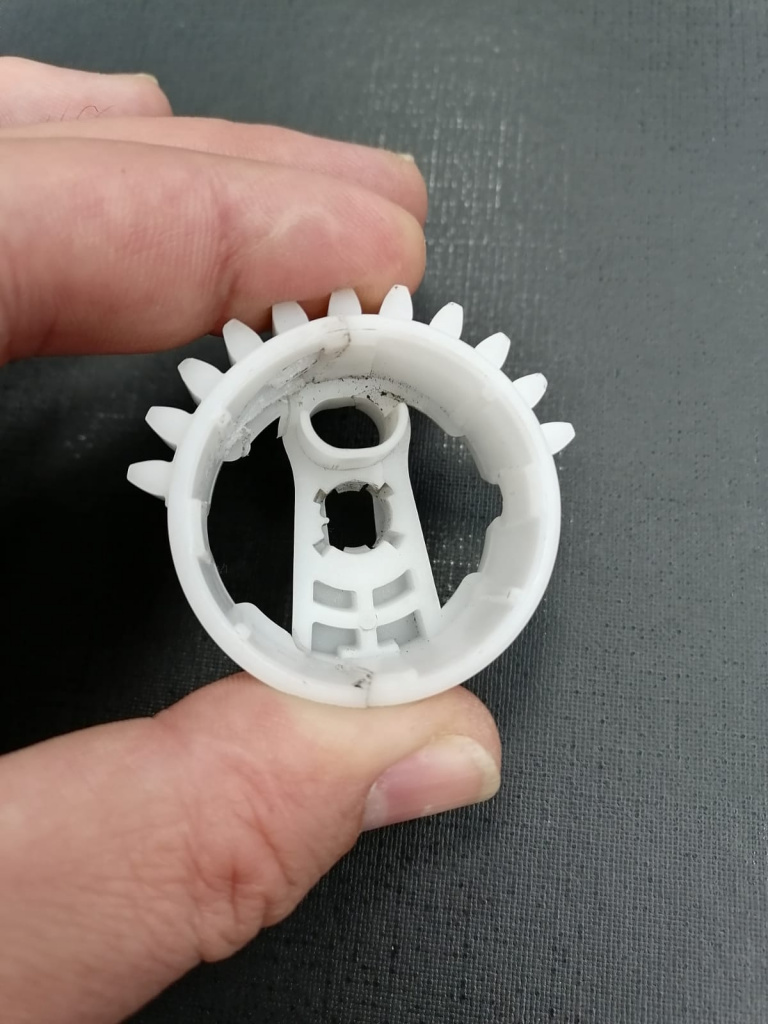

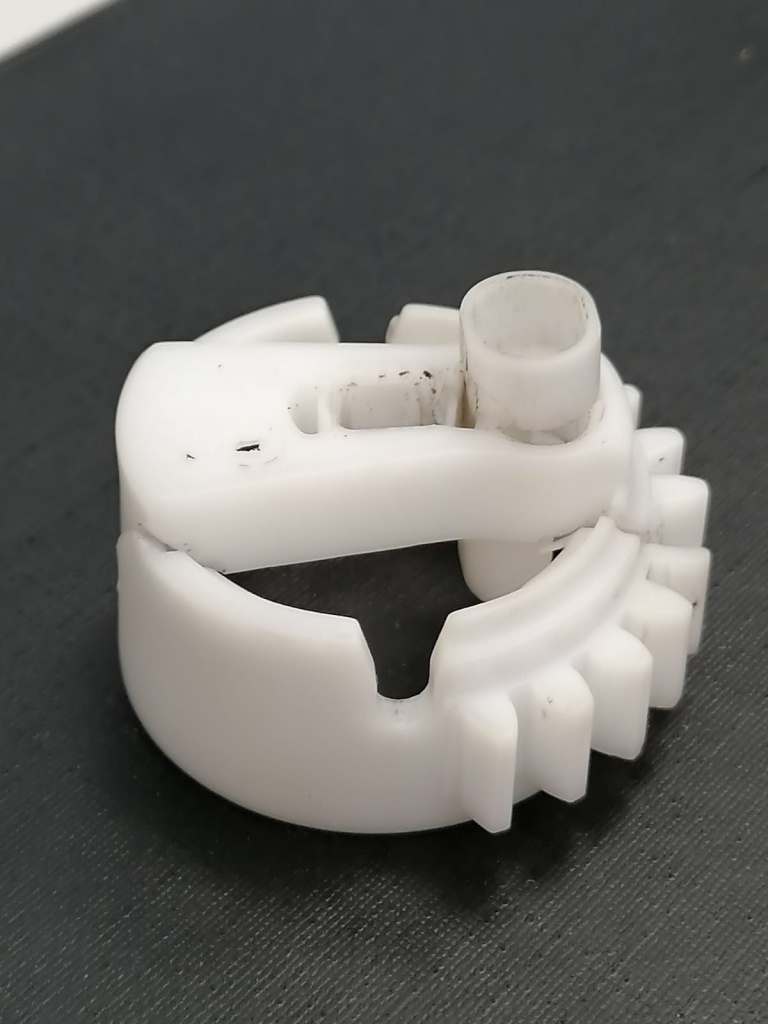

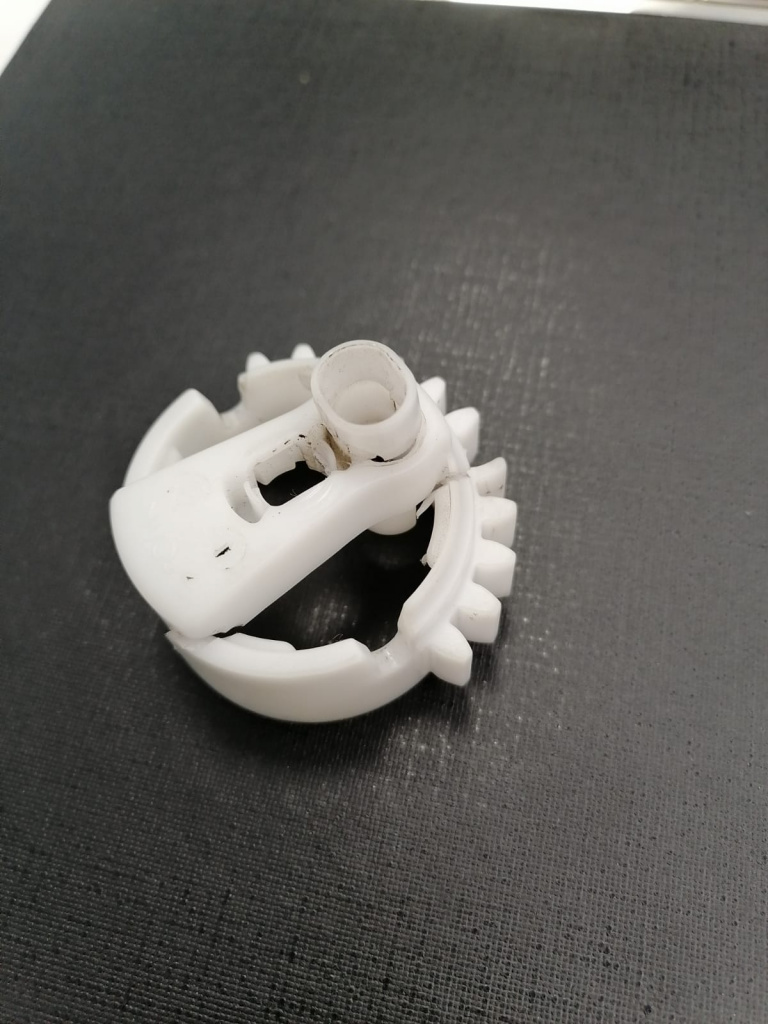

Строительная компания столкнулась с поломкой пластиковой детали оборудования. Деталь ранее была склеена для транспортировки, а исходные чертежи или CAD-модель отсутствовали. Это значительно усложняло изготовление новой запчасти традиционными методами.
Для восстановления изделия было принято решение применить реверс-инжиниринг — технологию, позволяющую создать цифровую модель существующей детали на основе её физического образца. Такой подход активно используется в промышленности для восстановления утраченных или снятых с производства компонентов.
3D-сканирование: цифровая копия детали
Работа началась с подготовки детали. Поскольку она была склеена, специалисты аккуратно разобрали её на фрагменты, чтобы исключить возможные искажения геометрии.
Сканирование выполнялось с использованием профессионального 3D-сканера ScanTech Magic, обеспечивающего точность до 20 микрон. В течение примерно 2 часов специалисты получили облако точек каждого фрагмента детали, что позволило точно зафиксировать её форму.

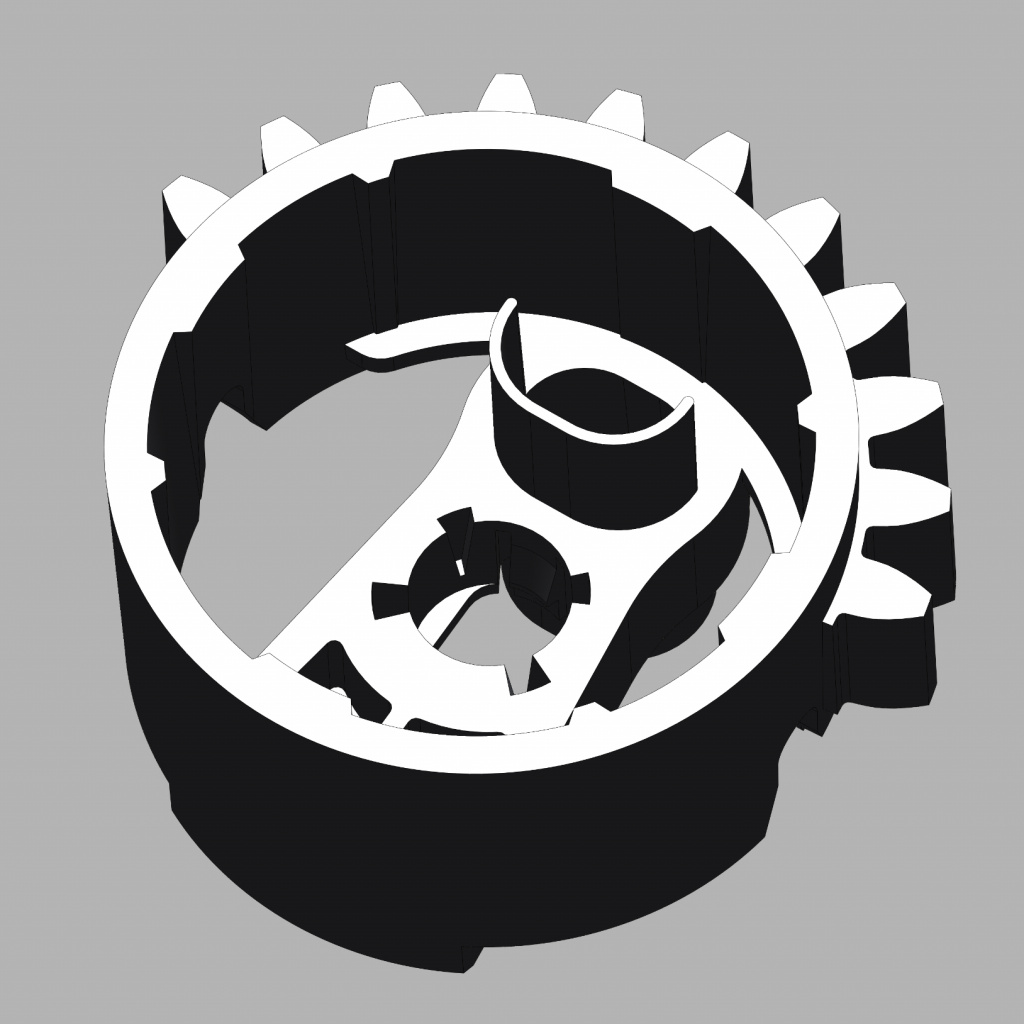

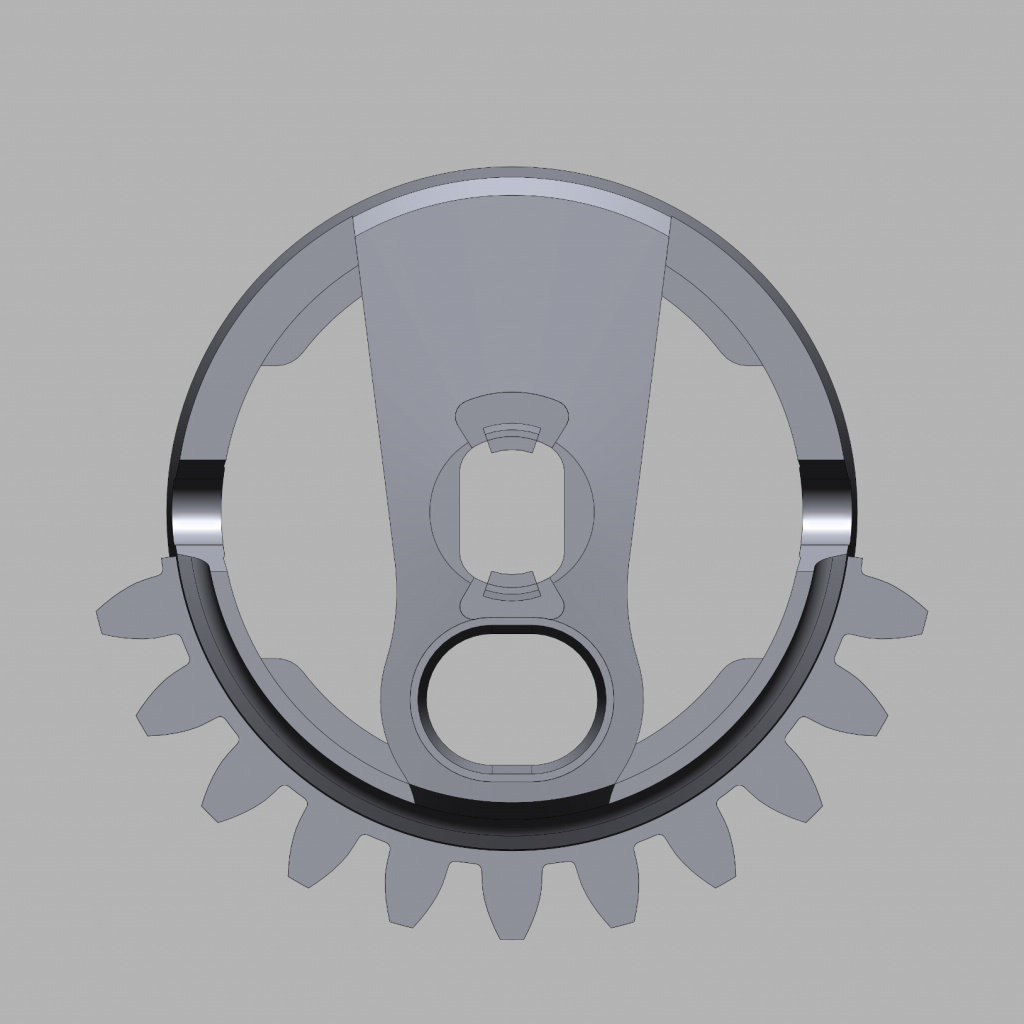

Создание 3D-модели
Следующим этапом стало цифровое моделирование. На основе данных сканирования инженеры объединили все фрагменты и восстановили исходную геометрию детали.

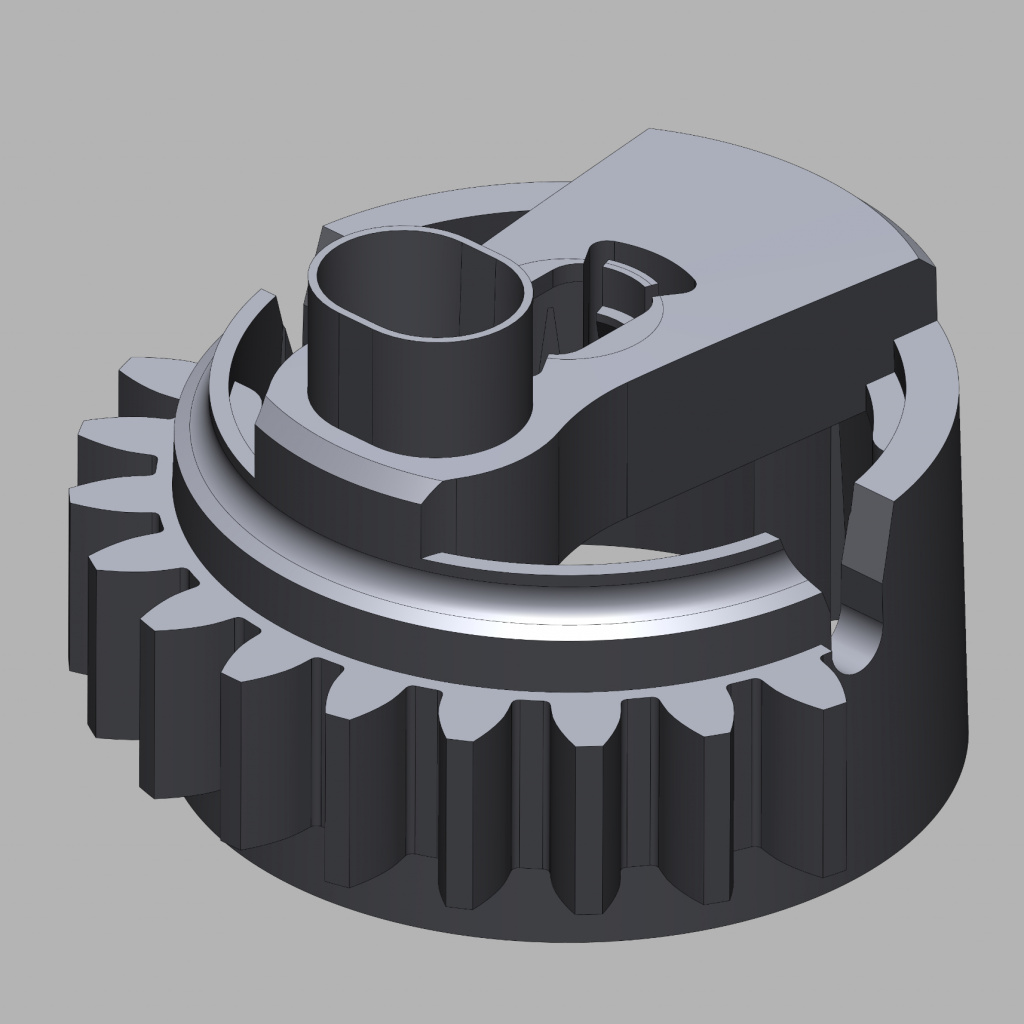

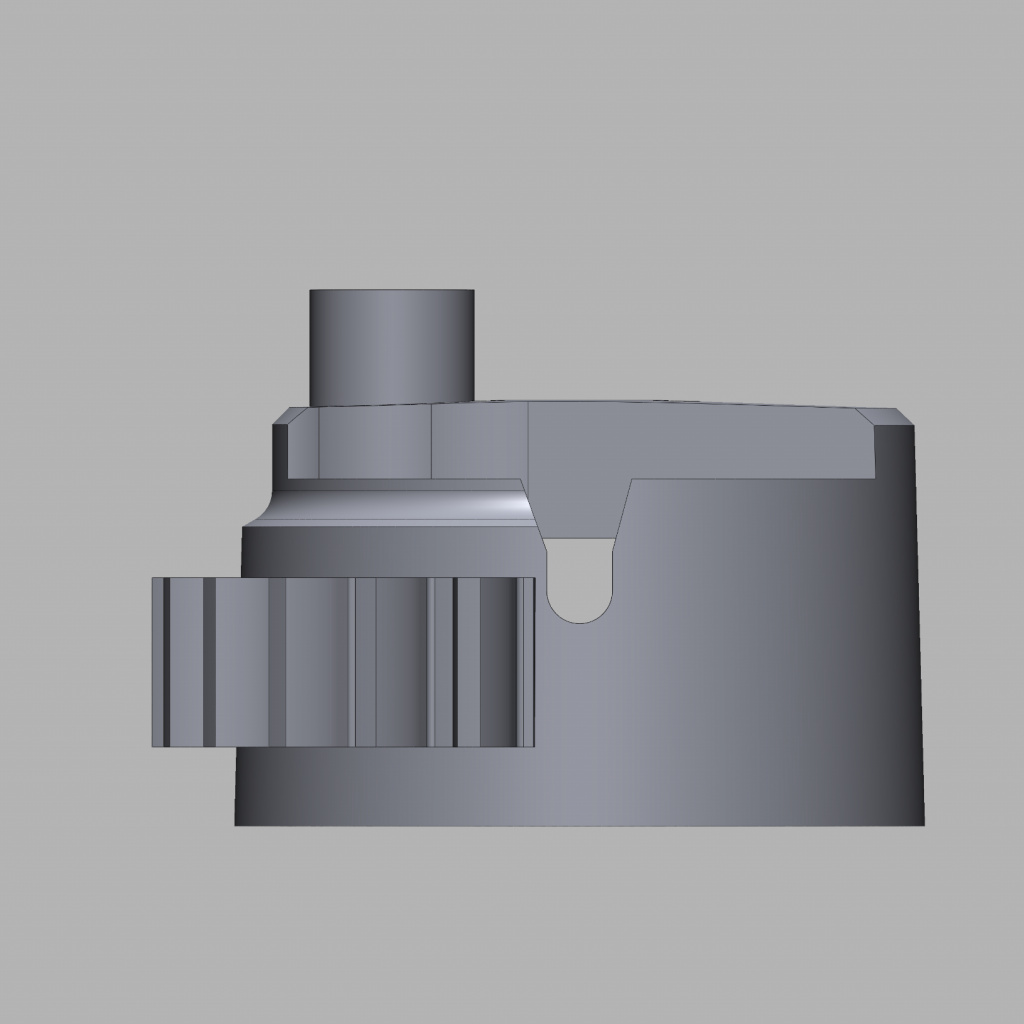

Процесс 3D-моделирования занял около 6 часов. В результате была создана полноценная STL-модель, готовая для аддитивного производства.
Печать новой детали
После завершения цифровой подготовки была выполнена 3D-печать новой детали. Для производства использовали SLA-технологию на оборудовании AM.TECH SLA 600.
В качестве материала был выбран фотополимер, обеспечивающий высокую точность, хорошую механическую прочность и устойчивость к эксплуатационным нагрузкам.

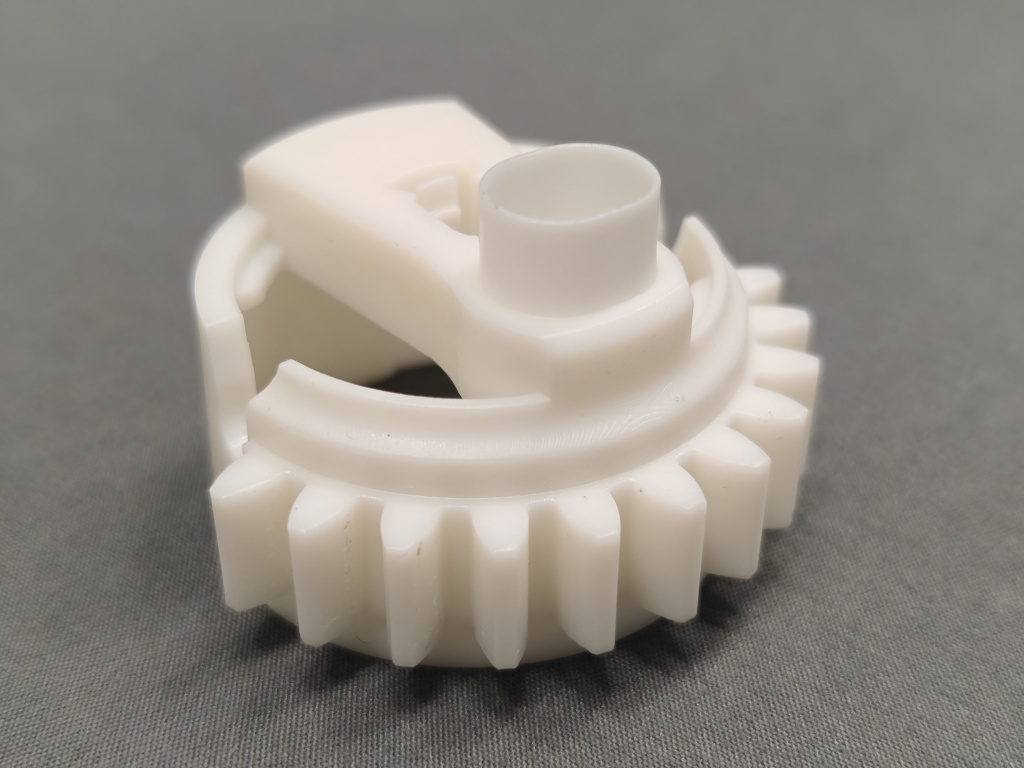

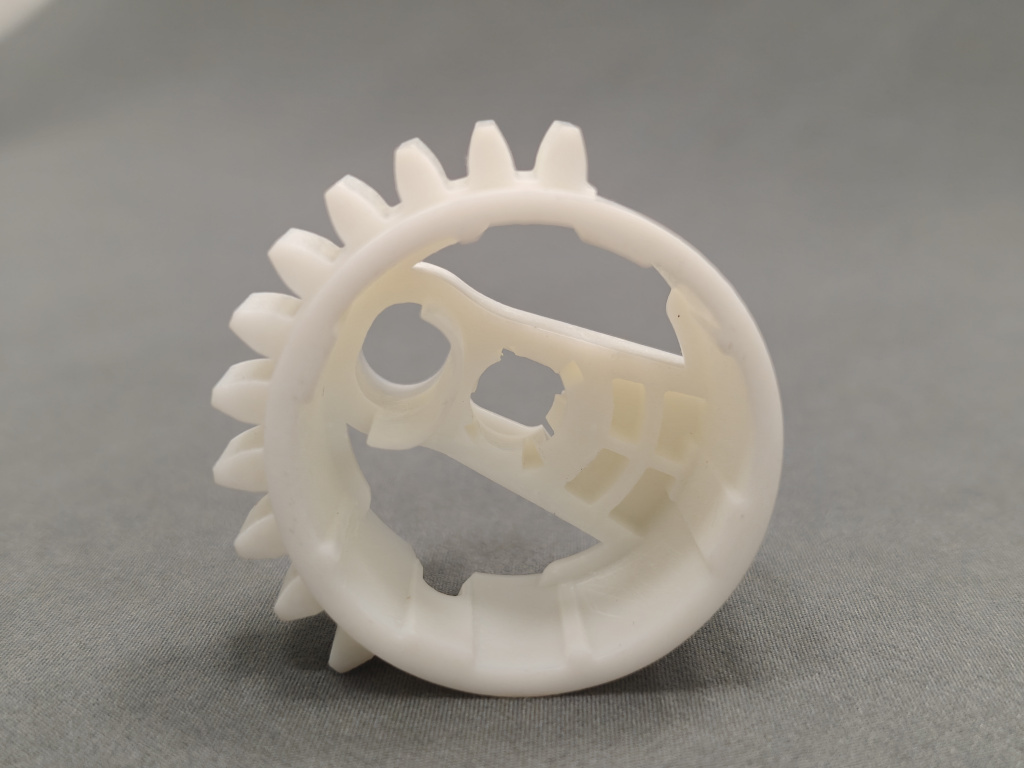

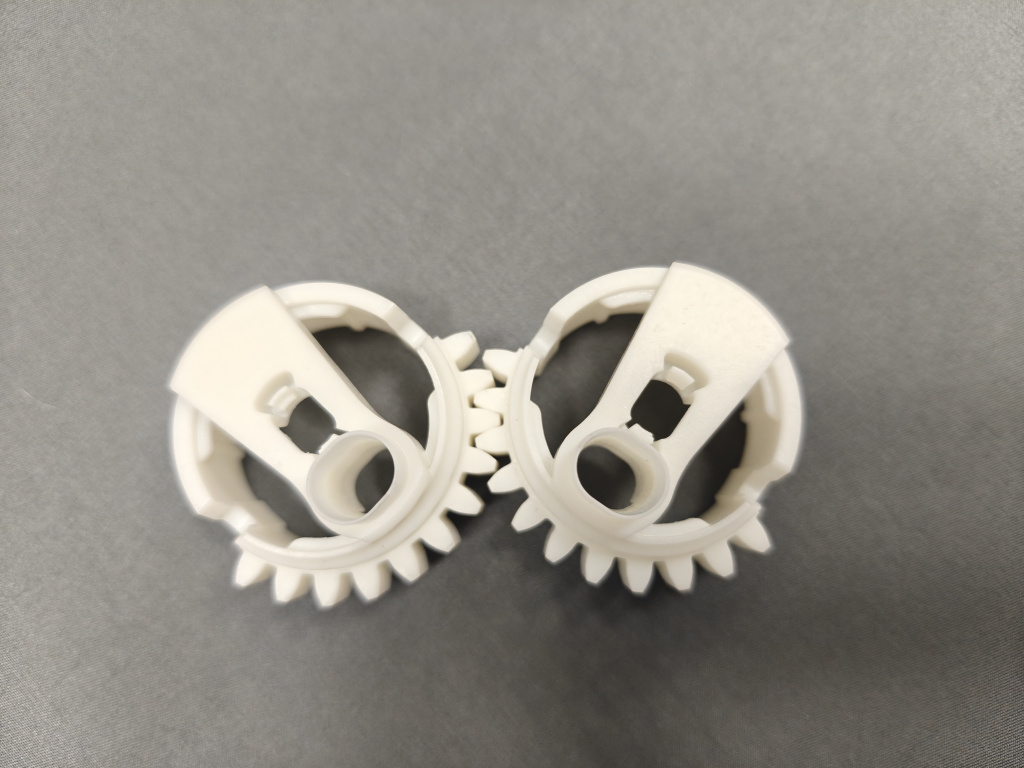

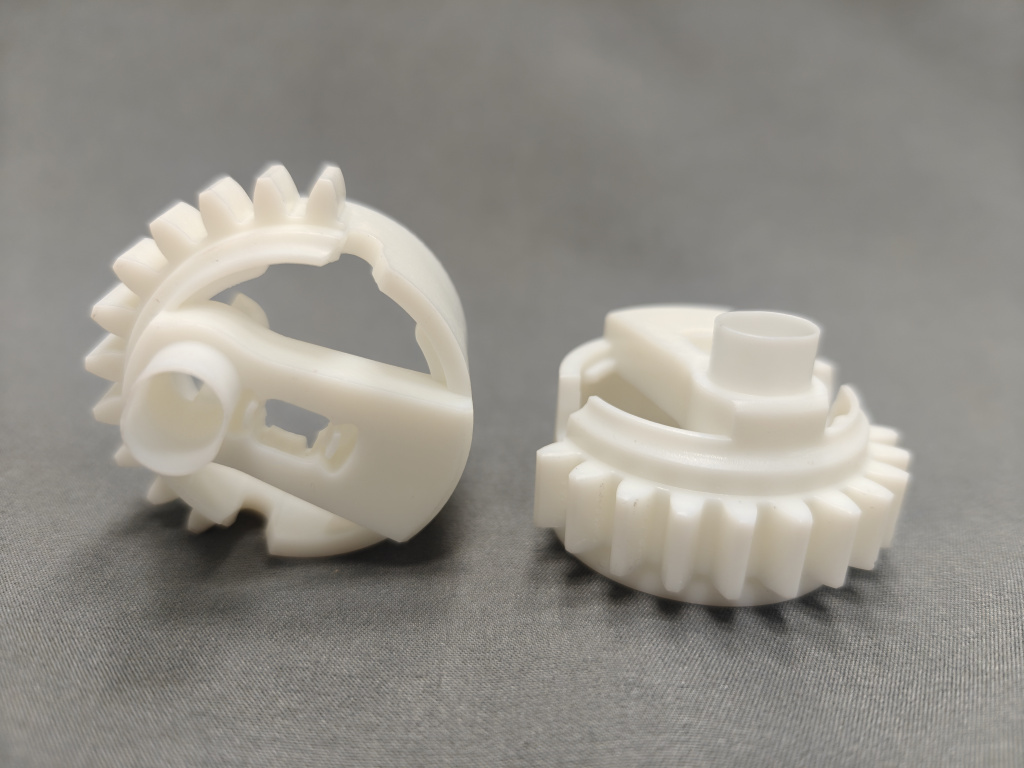

Печать и последующая постобработка заняли около 8 часов, после чего были изготовлены два готовых изделия, полностью соответствующих оригинальной детали.
Результаты проекта
Общий цикл работ — от получения сломанной детали до готовых изделий — занял примерно 16 часов. Такой срок значительно меньше по сравнению с традиционным изготовлением или ожиданием оригинальной запчасти.
Ключевые преимущества решения:
- быстрое восстановление детали без исходных чертежей;
- высокая точность геометрии (до 0,05 мм);
- возможность тиражирования деталей по созданной цифровой модели;
- сокращение простоев оборудования и затрат на закупку оригинальных компонентов.
Реверс-инжиниринг как инструмент промышленности
Подобные проекты показывают, как аддитивные технологии помогают бизнесу быстро решать задачи ремонта и обслуживания оборудования. Использование 3D-сканирования, цифрового моделирования и 3D-печати позволяет восстанавливать детали, которые больше не выпускаются или недоступны у производителя.
В условиях усложнения цепочек поставок такие решения становятся всё более востребованными в строительстве, машиностроении и промышленности в целом.
Основано на реальном кейсе. Подробности и технические детали можно изучить по ссылке.
