Ротационная 3D-печать на цилиндрической оправке открывает новое семейство функциональных форм. Австралийские исследователи из Университета Дикина совместно с коллегами из Сеульского национального университета науки и технологий запрограммировали десктопный 3D-принтер на создание «морфинг-цилиндров» — многостабильных метаматериальных конструкций, которые могут переключаться между несколькими заданными состояниями и менять жёсткость без изменения материала.
Что такое морфинг-метацилиндры

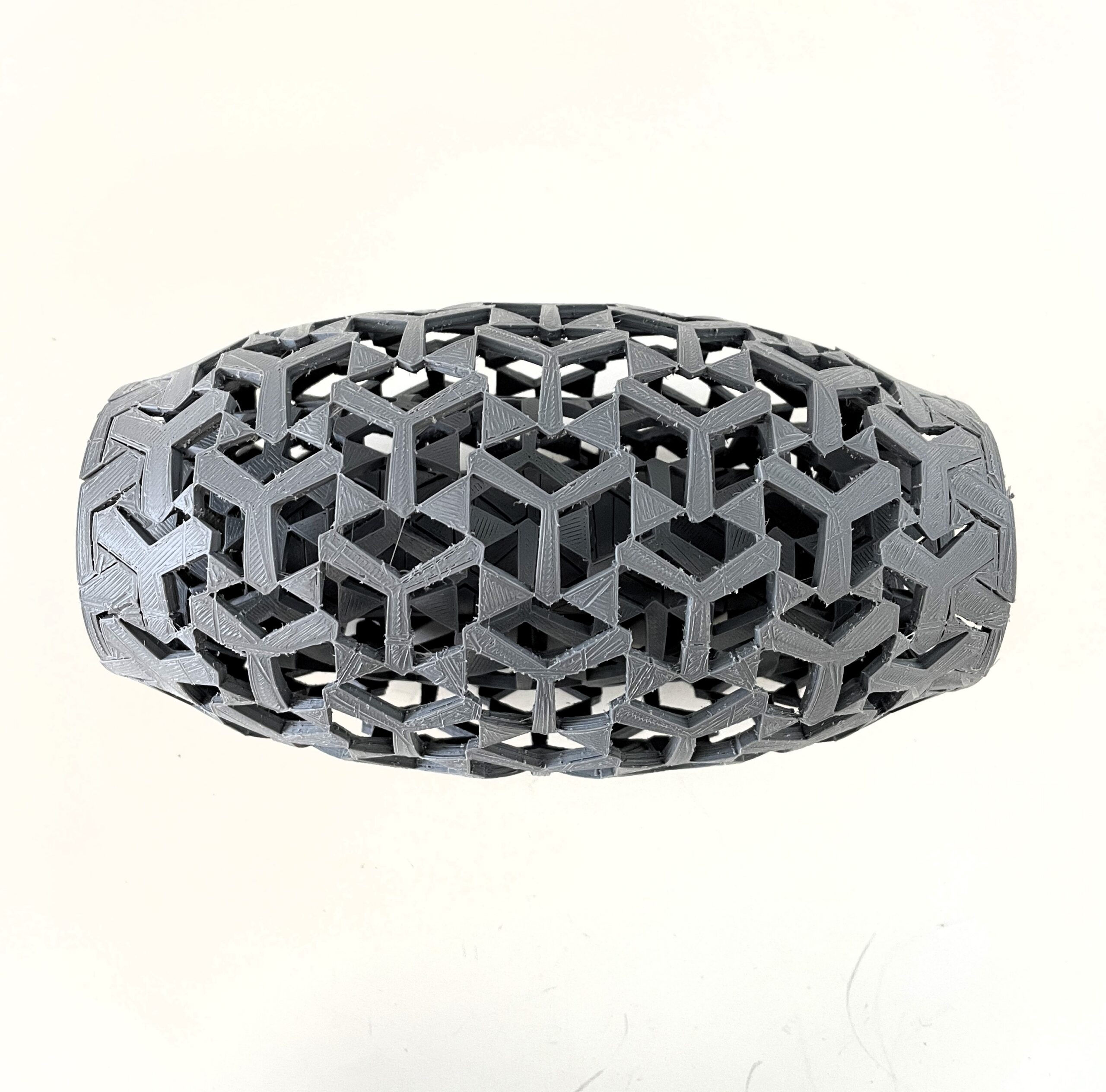

В открытой статье, опубликованной в журнале Progress in Additive Manufacturing, группа представила подход «конформных морфинг-метацилиндров». Вращаясь на шпинделе, сопло принтера наносит эластичный TPU с узором из ячеек. Готовое изделие напоминает гофрированную трубу, которая может «прощёлкивать» между состояниями — как крышка банки с чипсами, которая то плотно закрывается, то легко открывается.
Управляя геометрией ячеек, толщиной стенки и диаметром, инженеры настраивают жёсткость и энергопоглощение детали. По словам авторов, напечатанное состояние ведёт себя как жёсткая оболочка с выраженными событиями прощёлкивания, а расширенное становится более мягким и податливым. Комбинируя закрытые и открытые цилиндры в сборке, они получили последовательный отклик «мягкий-средний-жёсткий»: разные слои включаются в работу на разных этапах нагружения.
Технические детали эксперимента
Команда превратила коммерческий 3-в-1 принтер Snapmaker 3D в ротационную установку. Модели строились в Rhino с плагином Grasshopper, нарезка выполнялась в Cura, а G-code адаптировали под вращательный режим. Печать шла со 100% заполнением нитью ESUN eTPU-95 A.
Напечатанные цилиндры расширяются в средней части, а концы остаются относительно узкими. Это открывает возможности для создания актуаторов, насосов, поршней и элементов ударопоглощения. Сравнение конечно-элементных моделей с реальными образцами при трёх разных диаметрах подтвердило прогнозируемое поведение конструкций.
Почему это интересно для практики
Подход снимает необходимость в сборке: деталь печатается сразу как цельная цилиндрическая оболочка с гладкой внутренней поверхностью и оптимизированной прочностью. Многостабильность позволяет создавать компоненты с двумя и более функциональными состояниями — например, руль велосипеда с комфортным и спортивным хватом или подкладку шлема, которая по-разному реагирует на удар в зависимости от интенсивности.
Важно, что все эксперименты выполнены на обычном настольном оборудовании. Адаптация стандартных машин под нишевые задачи — производство амортизаторов для горных велосипедов, вставок для шлемов или элементов подвески — становится доступной даже малым мастерским и отдельным инженерам.
Совершенствование гибких материалов, рост парков принтеров и снижение стоимости печати делают такие технологии пригодными для масштабирования. Разработчики получили новый «словарь» форм, с которым можно проектировать детали с программируемой механикой — от стентов до демпферов.
Применение в России и СНГ
Тема ротационной печати и многостабильных конструкций близка российским инженерным школам, работающим с аддитивными технологиями. Отечественные интеграторы и производственные компании уже осваивают печать на вращающихся оправках для создания трубопроводной арматуры, прототипов медицинских стентов и элементов оснастки. Способность TPU-конструкций переключаться между состояниями может найти применение в машиностроении — в демпферах, компенсаторах и быстросъёмных фиксаторах. Для предприятий, имеющих опыт реверс-инжиниринга и 3D-сканирования, такой подход открывает путь к созданию изделий со встроенной механикой без усложнения сборочных операций. Пока технология остаётся нишевой, но адаптация десктопных принтеров делает её доступной для лабораторий и малых серий.
