Металлическая 3D-печать имплантатов открывает новые возможности для проектирования и индивидуальной подгонки изделий, однако судить о качестве детали можно только после полной постобработки: очистки, термообработки и подготовки к стерилизации. В этом материале разбираем типовую производственную цепочку постобработки металлических имплантатов, ключевые этапы, требования к контролю и нюансы для пористых структур и Ti-6Al-4V. Статья носит технический характер и не содержит клинических рекомендаций.
Регуляторные и методологические ориентиры
Производителям медицинских изделий важно выстраивать технологическую цепочку и программу валидации с учётом применимых норм и рекомендаций регуляторов. Все операции, критерии приёмки и методики тестирования должны быть задокументированы — это обязательная часть разработки и выпуска продукта. Обратите внимание: проверять свойства и проводить испытания следует на окончательно обработанном и очищенном изделии, а не на детали сразу после печати.
Типовая цепочка постобработки — краткий обзор

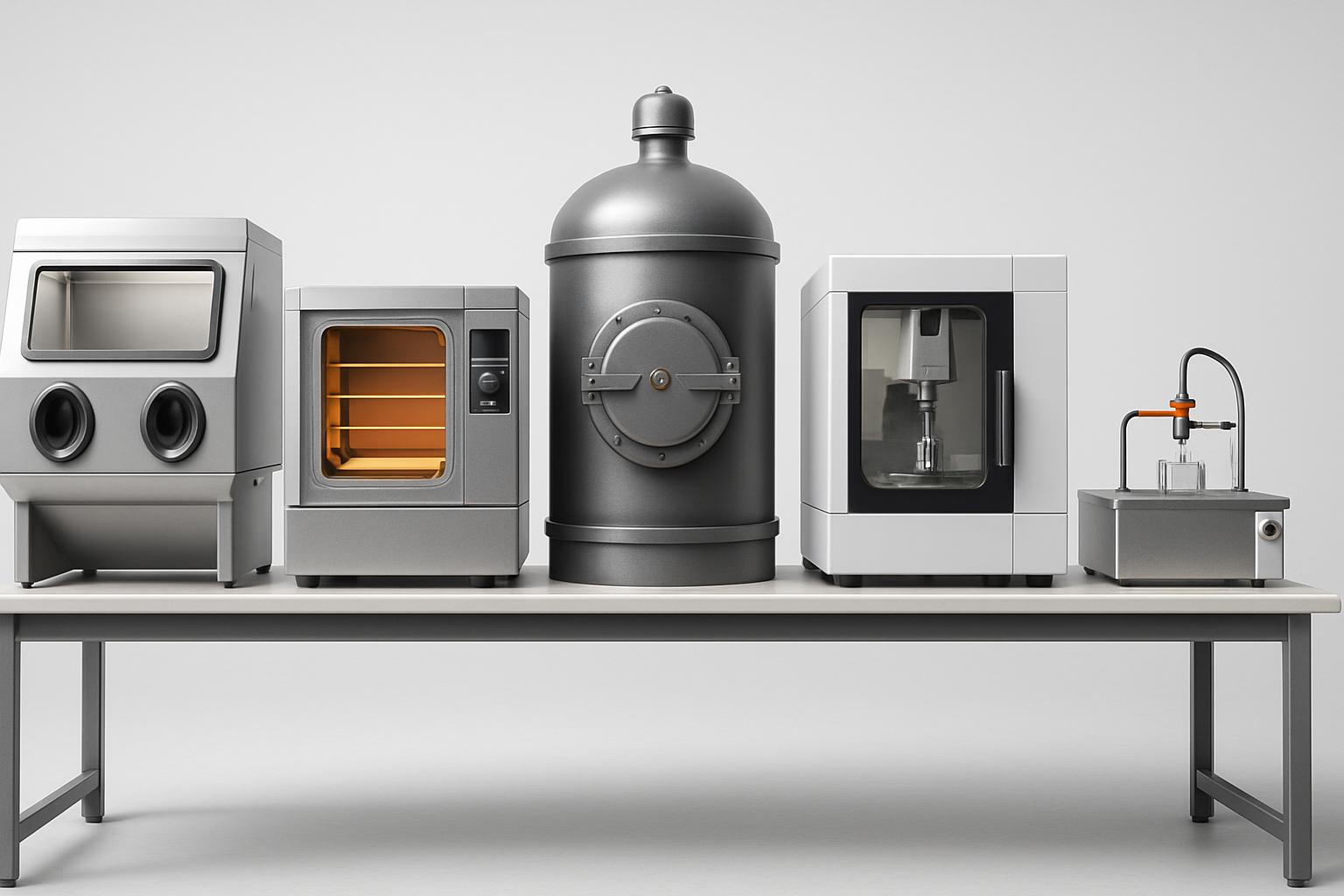

После AM типовая цепочка постобработки металлических имплантатов обычно выглядит так:
- удаление несвязанного порошка;
- термообработка для снятия остаточных напряжений;
- при необходимости — горячее изостатическое прессование (HIP);
- отделение от платформы и удаление поддержек;
- механическая обработка и точение/фрезеровка критичных поверхностей;
- финишная обработка поверхности (механическая, химическая, электрополировка и др.);
- очистка и контроль (визуальный, микроскопия, неразрушающие методы, метрология).
Эта последовательность может меняться в зависимости от конструкции, материала и требований заказчика. Важно понимать, что операции решают разные задачи: например, снятие остаточных напряжений и HIP нельзя назвать взаимозаменяемыми.
Удаление несвязанного порошка и очистка внутренних полостей
Удаление несвязанного порошка — первый и один из самых ответственных этапов после печати. Для монолитных деталей применяются вибрационная очистка, продувка сжатым воздухом или азотом, ультразвуковые ванны и комбинации этих методов. Для пористых структур, решёток и глухих каналов требуется отдельная стратегия и валидация: необходимо заранее фиксировать методы доступа, параметры очистки и критерии, подтверждающие отсутствие остатков порошка.
Ключевые контрольные методы включают визуальный осмотр, микроскопию, контроль взвешивания до и после очистки, рентгеновскую томографию и другие неразрушающие методы. Требования к чистоте должны быть формализованы в плане валидации процесса.
Термообработка: снятие остаточных напряжений и отличия от HIP
Термообработка для снятия остаточных напряжений (stress relief) проводится, чтобы снизить внутренние напряжения, накопленные в процессе послойного плавления. Операция повышает размерную стабильность и снижает риск деформаций при последующей механической обработке.
Отличия между снятием напряжений и HIP:
- Снятие напряжений — цель: снижение внутренних напряжений и минимизация деформаций. Обычно выполняется в печах с контролем атмосферы и температурного профиля.
- HIP (горячее изостатическое прессование) — цель: уменьшение внутренней пористости и улучшение механических свойств за счёт закрытия внутренних дефектов и «спайки» микропор. Процесс сочетает высокое давление и температуру в газовой среде.
Обе операции могут входить в технологическую цепочку, но их использование определяется требованиями к изделию и результатами испытаний.
Горячее изостатическое прессование (HIP): задачи и ограничения
HIP способен снижать внутреннюю пористость и в ряде случаев повышать усталостную прочность. Вместе с тем после такой обработки могут меняться геометрия, микроструктура и поверхностные характеристики. Рекомендуется проводить документированное сравнение механических и микроструктурных показателей до и после HIP, а также проверять совместимость операции с последующей финишной обработкой.
Отделение от платформы, снятие поддержек и механическая обработка
Отделение деталей от платформы и удаление поддержек — стандартные механические процедуры. Их выполняют отрезным оборудованием, пилением, фрезеровкой или методом барабанной обрезки. После удаления опорных структур чаще всего требуется механическая обработка ответственных участков: посадочных поверхностей, резьб и сочленений, чтобы обеспечить нужные допуски и шероховатость.
На этапе планирования важно учитывать возможную деформацию при снятии поддержек и правильно выстраивать последовательность операций. Обычно рекомендуется сначала провести снятие напряжений, затем удалить поддержки, а после этого выполнять точную механическую обработку. Для крупных серий автоматизированные центры механической обработки помогают повысить воспроизводимость.
Финишная обработка поверхности: методы и критерии выбора
Финишная отделка определяет внешний вид изделия, функциональность контактных поверхностей и влияет на коррозионную стойкость. Основные методы:
- Механические: шлифовка, токарная и фрезерная доводка, абразивоструйная обработка. Подходят для удаления поверхностных дефектов и корректировки геометрии.
- Химические: травление, пассивация для нержавеющих сталей, агрессивные стадии обезжиривания. Требуют контроля состава растворов и последующей нейтрализации.
- Электрохимические: электрополировка и анодирование для специфичных сплавов. Электрополировка снижает среднюю шероховатость и сглаживает микрорельеф; эффективность метода нужно подтверждать для конкретного сплава и конфигурации поверхности.
Шероховатость может быть функциональным требованием, например, для стимулирования остеоинтеграции, либо нежелательным дефектом в зонах трения и уплотнений. Значение целевой шероховатости определяет производитель изделия, а решение фиксируется в технической документации и планах валидации.
Очистка, химическая обработка и подготовка к стерилизации
Финальная очистка должна удалять остатки абразивов, смазочных материалов, продуктов травления и частицы порошка. В зависимости от конфигурации детали используются ультразвуковая мойка, промышленная химическая очистка, струйные установки или комбинация этих методов. Валидация очистки особенно важна для конструкций с глухими полостями и пористыми поверхностями.
Свойства изделия стоит оценивать после всех операций очистки и стерилизации, поскольку эти этапы могут влиять на состояние поверхности и микроструктуру материала.
Контроль и валидация: измерения, тесты и документооборот
Программа контроля должна включать и входную, и выходную проверку. Типовые методы и их назначение:
- геометрическая метрология (КИМ, калибры, 3D-сканирование) — для подтверждения размеров и допусков;
- измерение шероховатости и профильных характеристик — для подтверждения требований к поверхностям;
- рентгеновская инспекция/CT — для обнаружения внутренних пор и остатков порошка в труднодоступных зонах;
- неразрушающие методы (утечка, гидростатический тест и другие) — по спецификации изделия;
- металловедческий контроль и испытания на механические свойства — при необходимости и по плану валидации.
Для быстрой сверки геометрии и анализа отклонений удобно использовать промышленные 3D-сканеры. Конкретные модели подбираются под габариты и сложность деталей и интегрируются в производственный цикл.
Особенности для пористых структур, решёток и глухих каналов
Пористые поверхности и внутренние каналы требуют особого внимания к удалению порошка, контролю и документированию. Методики проверки чистоты таких элементов нужно верифицировать на реальных образцах, включая образцы со стыками и узкими каналами. Одного визуального контроля обычно недостаточно — применяется сочетание разборных протоколов, рентгеновской томографии и, при необходимости, анализа химического состава остатков.
Важный принцип: процедуры подтверждения чистоты и функциональности таких конструкций должны включаться в план валидации процесса и эксплуатационную документацию изделия.
Материал Ti-6Al-4V — практические замечания к постобработке
Ti-6Al-4V — один из самых распространённых сплавов для имплантатов. При работе с ним важно учитывать следующее:
- требования к удалению остатков порошка и контролю поверхности особенно строги для пористых и сетчатых конструкций;
- термообработка и HIP могут изменять микроструктуру и механические характеристики — каждая операция должна быть подтверждена испытаниями на окончательно обработанном образце;
- электрополировка и пассивация применимы в зависимости от требуемой шероховатости и чистоты поверхности.
Не стоит делать выводы о биосовместимости, основываясь только на отдельном свойстве материала. Это комплексный показатель, который подтверждается в ходе сертификации производителя медицинского изделия.
Проектирование технологической цепочки и валидация процессов
Технологическую цепочку нужно продумывать уже на этапе проектирования изделия. Заранее определяются зоны для механической обработки, каналы доступа для очистки, контрольные поверхности и допуски. Последовательность операций, критерии приёмки и методы контроля фиксируются в производственной документации и планах валидации.
Рекомендуемая практика — выпуск пробных партий, сбор данных об изменении размеров после каждой операции, подтверждение отсутствия остатков порошка и контроль стабильности механических свойств на окончательно обработанных образцах.
Заключение и рекомендации
Постобработка металлических имплантатов — это комплекс операций, которые должны быть спроектированы, верифицированы и документально оформлены в рамках производственной системы медицинского изделия. Ключевые принципы: свойства подтверждаются на окончательно обработанном изделии; методы удаления порошка и очистки для пористых конструкций обязательно валидируются; важно понимать разницу между снятием напряжений и HIP; целевая шероховатость согласуется с функциональными требованиями изделия.
