Когда речь заходит о выборе промышленного SLM-принтера, в первую очередь обращают внимание на размер рабочей зоны, мощность лазеров, производительность и перечень поддерживаемых материалов. Но есть ещё один нюанс, который напрямую влияет на удобство и стабильность эксплуатации, — это способ подачи металлического порошка.
Одни машины работают по классической схеме с нижней поршневой подачей: перед стартом построения нужный объём материала загружается в подающий цилиндр, откуда поршень постепенно поднимает его к рабочей плоскости. Другие установки получают порошок сверху — из бункеров, размещённых непосредственно над камерой построения.
На первый взгляд разница чисто конструктивная. Но на деле схема подачи определяет, можно ли догружать материал во время печати, как готовить оборудование к длительным заданиям, где хранить порошок между циклами и насколько просто менять сплав.
Разберёмся, чем хороша верхняя подача порошка и почему на неё стоит обращать внимание при регулярной промышленной эксплуатации SLM-оборудования.
Как порошок участвует в процессе SLM-печати
SLM (Selective Laser Melting) — это технология селективного лазерного сплавления, позволяющая изготавливать металлические детали послойно.

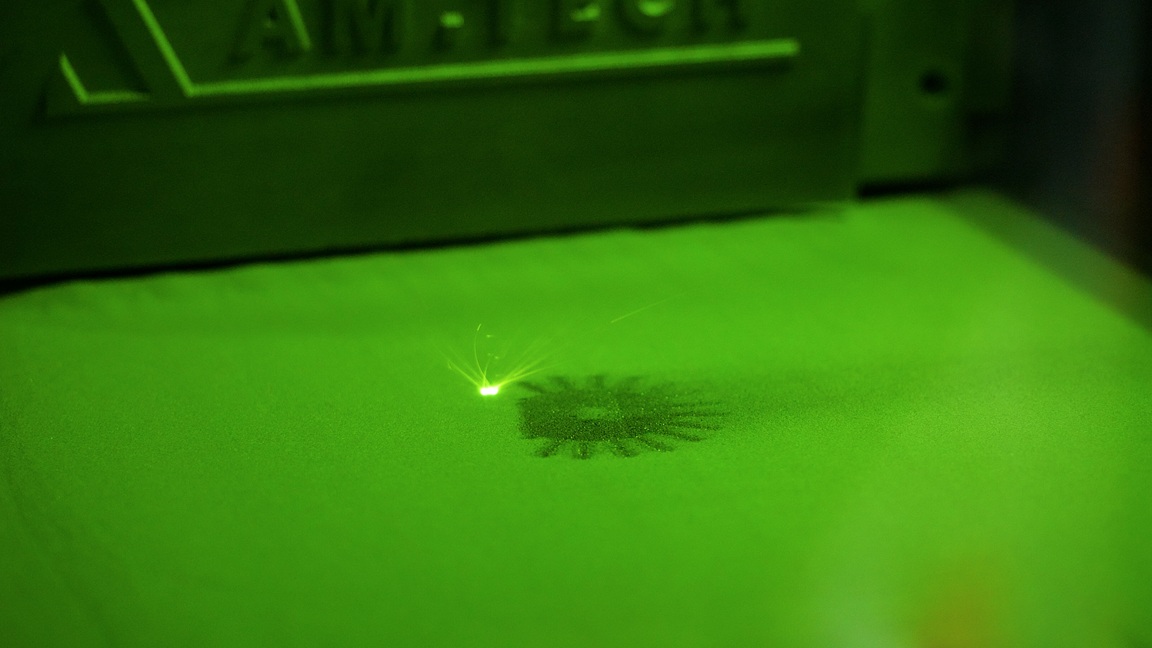

Сначала цифровая 3D-модель разрезается на тонкие горизонтальные слои. На каждом этапе система нанесения распределяет по платформе определённое количество металлического порошка. Затем лазер сплавляет частицы по контуру текущего сечения, платформа опускается на один шаг, и весь процесс повторяется с новой порцией материала.
Таким образом, порошок нужен не только в начале печати — он участвует в каждом цикле. Если деталь строится несколько суток, механизм подачи должен стабильно и точно выдавать материал тысячи раз подряд.
Для этого в SLM-принтерах применяют разные схемы подачи.
Как устроена нижняя подача порошка
Один из самых распространённых вариантов — использование подающего цилиндра, установленного рядом с зоной построения.
Перед стартом задания цилиндр полностью заполняют металлическим порошком. В процессе печати поршень поднимается на определённую величину и выводит новую порцию материала на уровень рабочей плоскости. Рекоатер захватывает порошок и равномерно распределяет его по области построения.
Такая схема давно проверена и успешно работает во многих промышленных машинах. Но у неё есть особенность: весь запас материала для задания нужно разместить в подающем цилиндре заранее.
При расчёте количества порошка нужно учитывать не только объём самих деталей, но и материал, который останется вокруг них, уйдёт на формирование слоёв и попадёт в приёмные ёмкости. Если порошка не хватит, возможность продолжить построение будет зависеть от конкретной модели установки.
К тому же подающий цилиндр приходится тщательно очищать при переходе на другой сплав. Чем глубже и сложнее его конструкция, тем больше времени и усилий уходит на удаление остатков порошка.
Что такое верхняя подача порошка

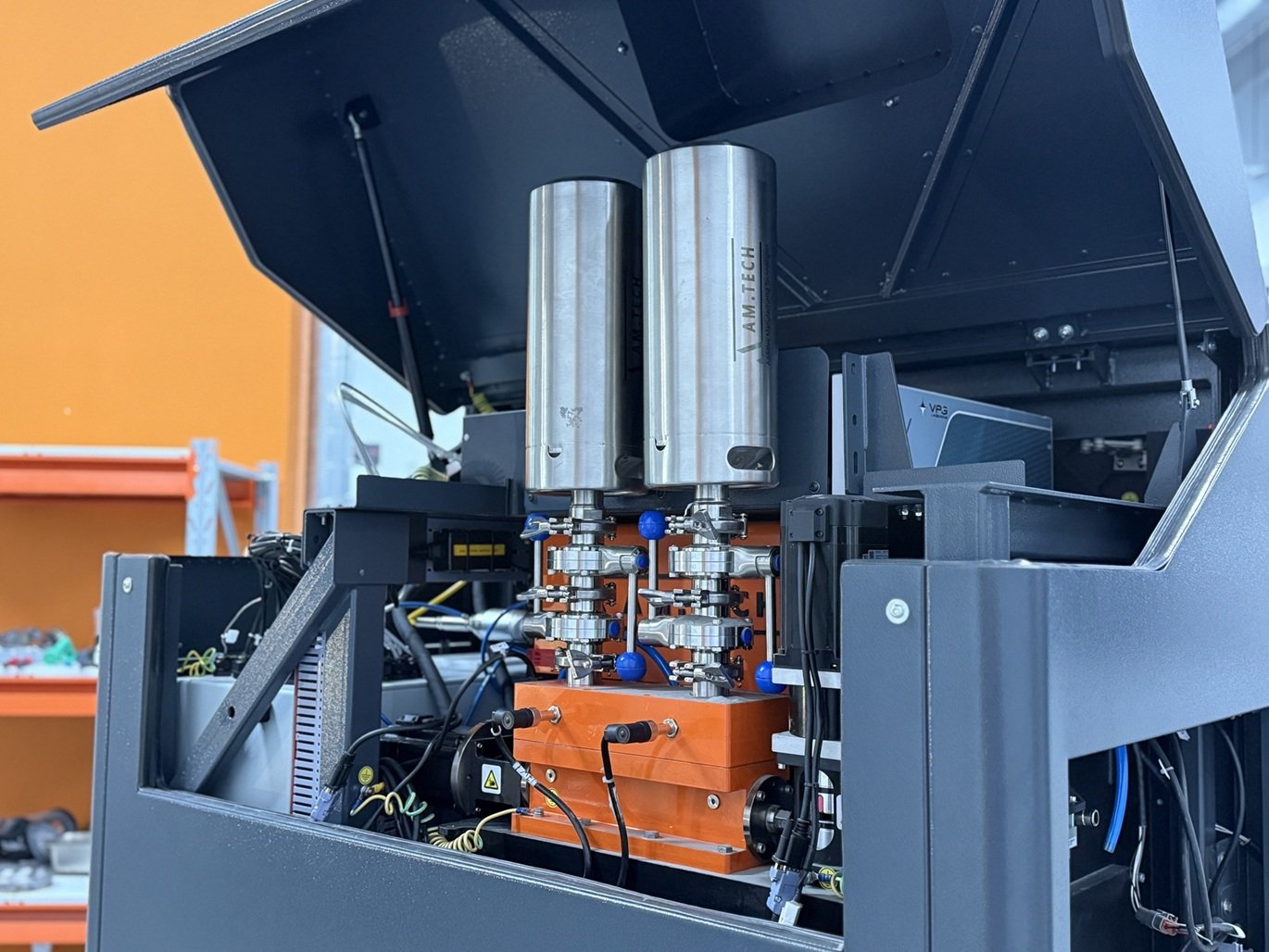

При верхней подаче металлический порошок хранится в бункере или специальных подающих ёмкостях над камерой построения. Материал поступает на рабочую плоскость сверху, а дозирующий механизм отмеряет необходимое количество для каждого нового слоя.
В SLM-принтерах AM.TECH применяется система верхней подачи с дозирующим барабаном. Весь цикл выглядит так:
- Порошок загружают в подающие ёмкости.
- Ёмкости подключают к системе подачи.
- Дозирующий механизм выдаёт нужную порцию материала.
- Рекоатер распределяет порошок по зоне построения.
- После сплавления слоя платформа опускается.
- Цикл повторяется до полного завершения детали.
Главное отличие от нижней схемы — запас порошка не ограничен объёмом подающего цилиндра. При соответствующей конструкции узла загрузки материал можно добавлять в верхние ёмкости прямо во время печати, не открывая камеру и не прерывая задание.
Преимущества верхней подачи порошка
Дозагрузка во время печати
Одно из ключевых преимуществ — возможность пополнять запас порошка, не останавливая построение.
Длительная SLM-печать нередко занимает десятки часов. Чем выше деталь и плотнее заполнена платформа, тем больше материала требуется. При традиционной схеме нужный объём приходится рассчитывать и загружать заранее.
Верхняя подача даёт дополнительный запас надёжности: когда уровень порошка приближается к минимуму, оператор может выполнить дозагрузку без остановки задания и разгерметизации камеры.
Конечно, предварительный расчёт всё равно нужен, но риск потерять многодневное построение из-за того, что материал закончился, значительно снижается. Российские специалисты уже решали подобные задачи — например, при SLM-печати форсунок из нержавеющей стали.
Непрерывность длительных построений
В промышленной эксплуатации важна не только скорость лазерного сплавления, но и способность машины работать без неожиданных пауз.
Если для пополнения порошка нужно останавливать процесс, открывать камеру, восстанавливать защитную атмосферу и запускать всё заново, предприятие теряет часы, инертный газ и производительность.
Верхняя подача позволяет поддерживать нужный запас материала в течение всей работы и делает принтер гораздо лучше подготовленным к долгим циклам.
Это критично при изготовлении:
- высоких деталей;
- крупных изделий;
- плотных многодетальных построений;
- оснастки со сложными внутренними каналами;
- серийных партий на одной платформе;
- изделий, которые печатаются несколько суток.
Хранение порошка между построениями
Если контур герметичный, материал может спокойно оставаться в подающих ёмкостях между заданиями, не контактируя с воздухом.
Благодаря этому сокращается число операций по выгрузке и повторной загрузке порошка. Для материалов, чувствительных к кислороду и влаге, контролируемая среда особенно важна: состояние порошка напрямую влияет на стабильность процесса.
Однако хранение внутри установки должно соответствовать регламенту предприятия и рекомендациям производителя. Герметичность не отменяет контроля партий, сроков и качества материала.
Загрузка в контролируемых условиях
Работа с мелкодисперсными металлическими порошками требует строгого соблюдения промышленной безопасности. Материал нужно защищать от влаги и загрязнений, а оператора — от контакта с частицами.
При верхней подаче ёмкости можно заполнять в отдельной подготовленной зоне с контролируемыми условиями и уже затем подключать к принтеру. Нет необходимости загружать весь запас напрямую в открытую рабочую зону установки.
Такой подход помогает:
- сократить число открытых операций с порошком;
- снизить риск попадания посторонних включений;
- упростить организацию рабочего места;
- сделать перемещение материала более контролируемым;
- обеспечить идентификацию и прослеживаемость партий.
Верхняя подача, конечно, не заменяет средства индивидуальной защиты, вентиляцию, заземление и утверждённые регламенты. Но она делает отдельные операции заметно удобнее и безопаснее.
Упрощение очистки и смены материала
При переходе на другой сплав необходимо удалить остатки предыдущего порошка из всех узлов, которые с ним контактируют. Даже незначительная примесь чужого металла может изменить химический состав смеси и сделать её непригодной для дальнейшего использования.
С верхней подачей оператор работает в основном с подающими ёмкостями и трактом дозирования. Отсутствие глубокого поршневого цилиндра упрощает доступ к отдельным элементам и сокращает количество труднодоступных мест.
Сколько времени займёт очистка, зависит от конкретной модели принтера, формы каналов, доступности узлов и требований к чистоте при смене сплава. Поэтому, выбирая установку, важно оценивать не только принцип подачи, но и весь регламент обслуживания.
Влияет ли верхняя подача на качество деталей
Способ подачи порошка напрямую не определяет плотность, прочность или точность готового изделия.
Качество порошкового слоя складывается из множества факторов:
- характеристики и текучесть порошка;
- точность дозирования;
- конструкция и скорость рекоатера;
- толщина слоя;
- состояние рабочей поверхности;
- параметры защитной атмосферы;
- качество подготовки материала;
- системы контроля нанесённого слоя.
Главное преимущество верхней подачи — это организация процесса: она помогает поддерживать запас материала, сокращать остановки и выстраивать удобный маршрут обращения с порошком.
Для стабильного результата система подачи должна работать в связке с точным дозированием, качественным нанесением слоя, контролем атмосферы и мониторингом процесса. При этом важно понимать, что точность, пористость и повторяемость являются базовыми показателями качества, которые закладываются ещё на этапе подготовки.
Верхняя подача порошка в SLM-принтерах AM.TECH
Верхняя подача реализована в промышленных SLM-установках AM.TECH.
В компактном SLM-принтере AMT-16 реализована верхняя загрузка порошка с возможностью дозагрузки без остановки печати. Машина оснащена лазером мощностью 500 Вт и областью построения Ø165 × 225 мм. AMT-16 подходит для НИОКР, прототипирования, опытного и мелкосерийного производства.
В AMT-32 тоже применяется верхняя подача: порошок поступает из бункера над камерой построения. Оператор может добавлять материал прямо во время печати, не нарушая герметичность камеры. Между построениями порошок хранится в принтере без контакта с кислородом. Область построения — 320 × 320 × 370 мм, лазерная система — два источника по 500 Вт.
В крупноформатном AMT-45 верхняя подача дополнена двунаправленным нанесением слоя и замкнутым контуром рекуперации порошка. Такая архитектура рассчитана на длительные циклы и серийное производство металлических изделий.
Стоит отметить, что верхняя подача — не уникальная особенность AM.TECH, подобные схемы есть и у других производителей. Однако она встречается не во всех SLM-принтерах, поэтому остаётся важным критерием сравнения, особенно если предприятие планирует длительные построения, регулярную загрузку оборудования и работу с разными материалами.
Заключение
В промышленной 3D-печати эффективность складывается не только из мощности лазеров и скорости сканирования. Огромную роль играет то, насколько удобно оператору подготовить оборудование, загрузить материал, поддерживать его запас и переходить к следующему заданию.
Верхняя подача порошка позволяет:
- дозагружать материал в ходе построения;
- не разгерметизировать рабочую камеру;
- сохранять непрерывность длительной печати;
- хранить порошок в защищённой среде между заданиями;
- загружать ёмкости в контролируемых условиях;
- упрощать очистку системы и смену материала.
Каждая такая операция по отдельности не занимает много времени. Но при регулярной работе именно из них складываются загрузка оборудования, трудозатраты и общая эффективность аддитивного участка.
Посмотреть на SLM-принтеры AM.TECH и систему верхней подачи в действии можно на производственной площадке компании в Москве. Специалисты покажут оборудование, расскажут про организацию работы с металлическими порошками и помогут подобрать конфигурацию под задачи предприятия.
