Восстановление Lamborghini Murciélago с помощью 3D‑сканирования и реверс-инжиниринга
Задача проекта:
Для восстановления двух Lamborghini Murciélago заказчик предоставил одну целую машину и вторую с утраченной частью внешнего каркаса и отдельных деталей. Цель — создать цифровую модель кузова и восстановить утраченные элементы, включая задние решётки и кожух рулевой колонки.
1. 3D‑сканирование кузова целого автомобиля

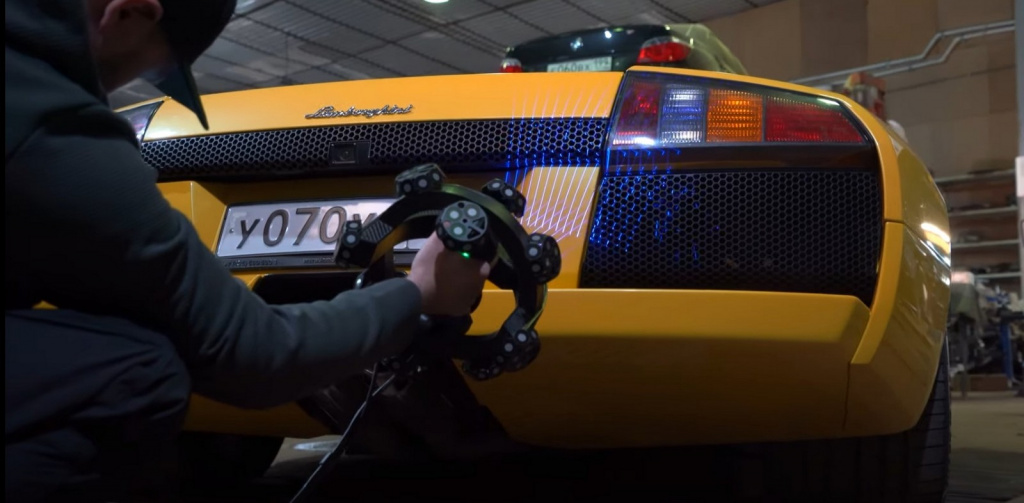

3D‑сканирование целого Lamborghini Murciélago для создания цифрового прототипа
Готовый 3D‑скан целого Lamborghini Murciélago для создания цифрового прототипа
С помощью высокоточного 3D‑сканера ScanTech TrackScan P‑42 была выполнена оцифровка внешнего кузова автомобиля. Облака точек легли в основу точной CAD‑модели кузова, которая послужит эталоном для восстановления утраченных элементов.
2. Реверс-инжиниринг кожуха рулевой колонки

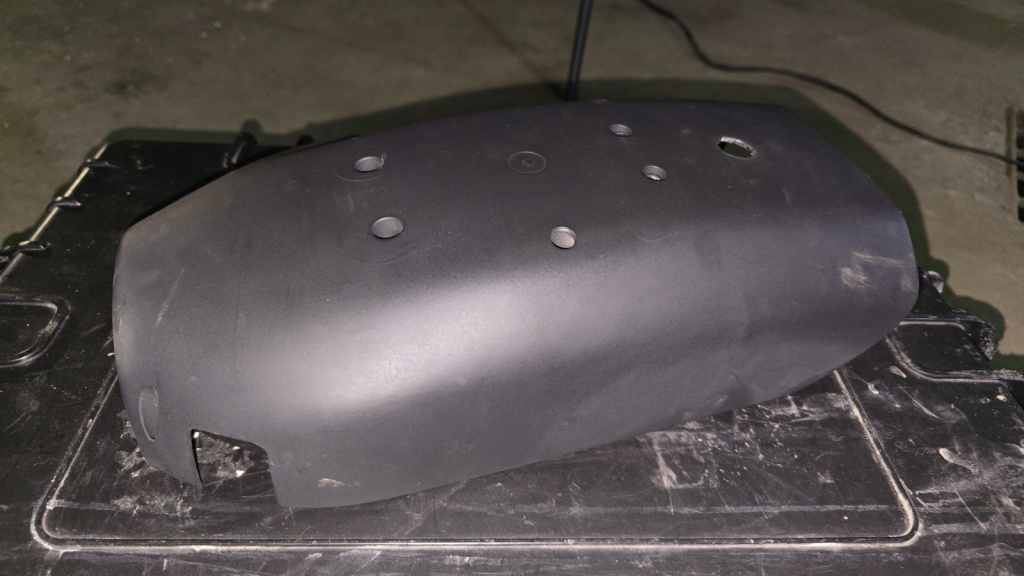

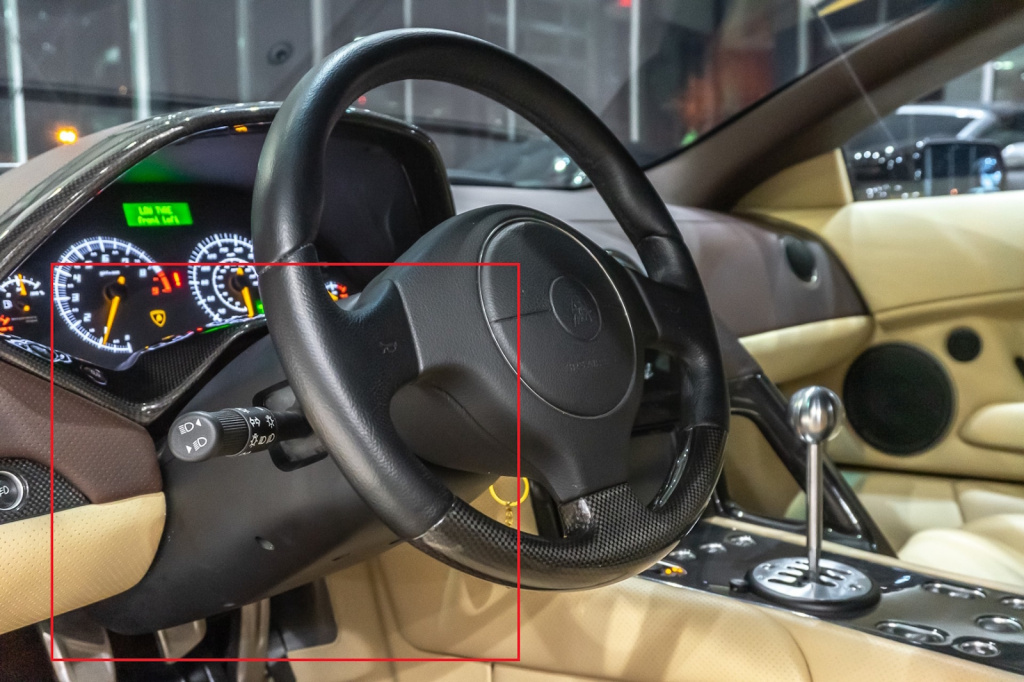

Отдельно сканировался кожух рулевой колонки. На основе 3D‑сканов была создана полноценная цифровая модель, готовая к производству.

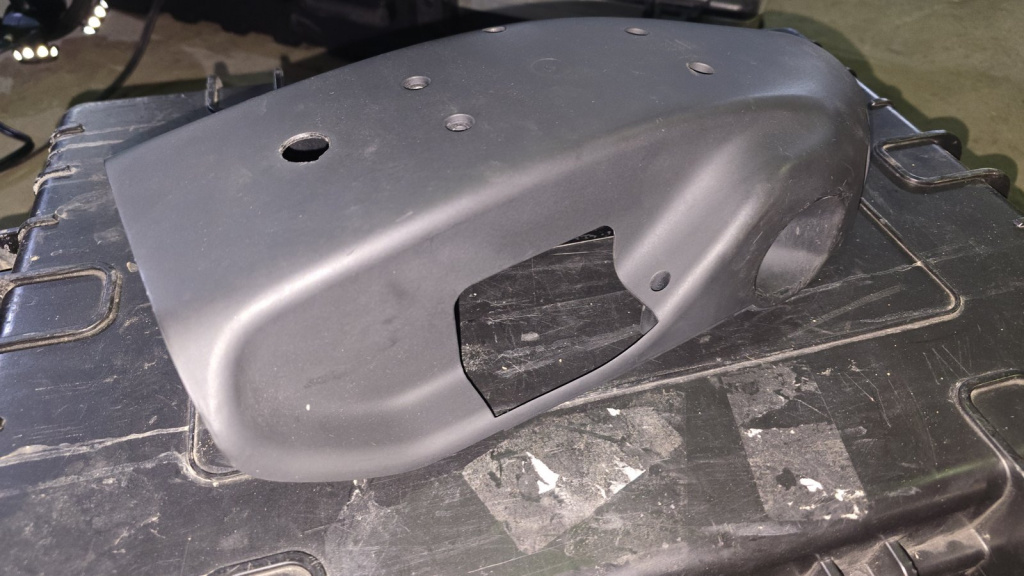

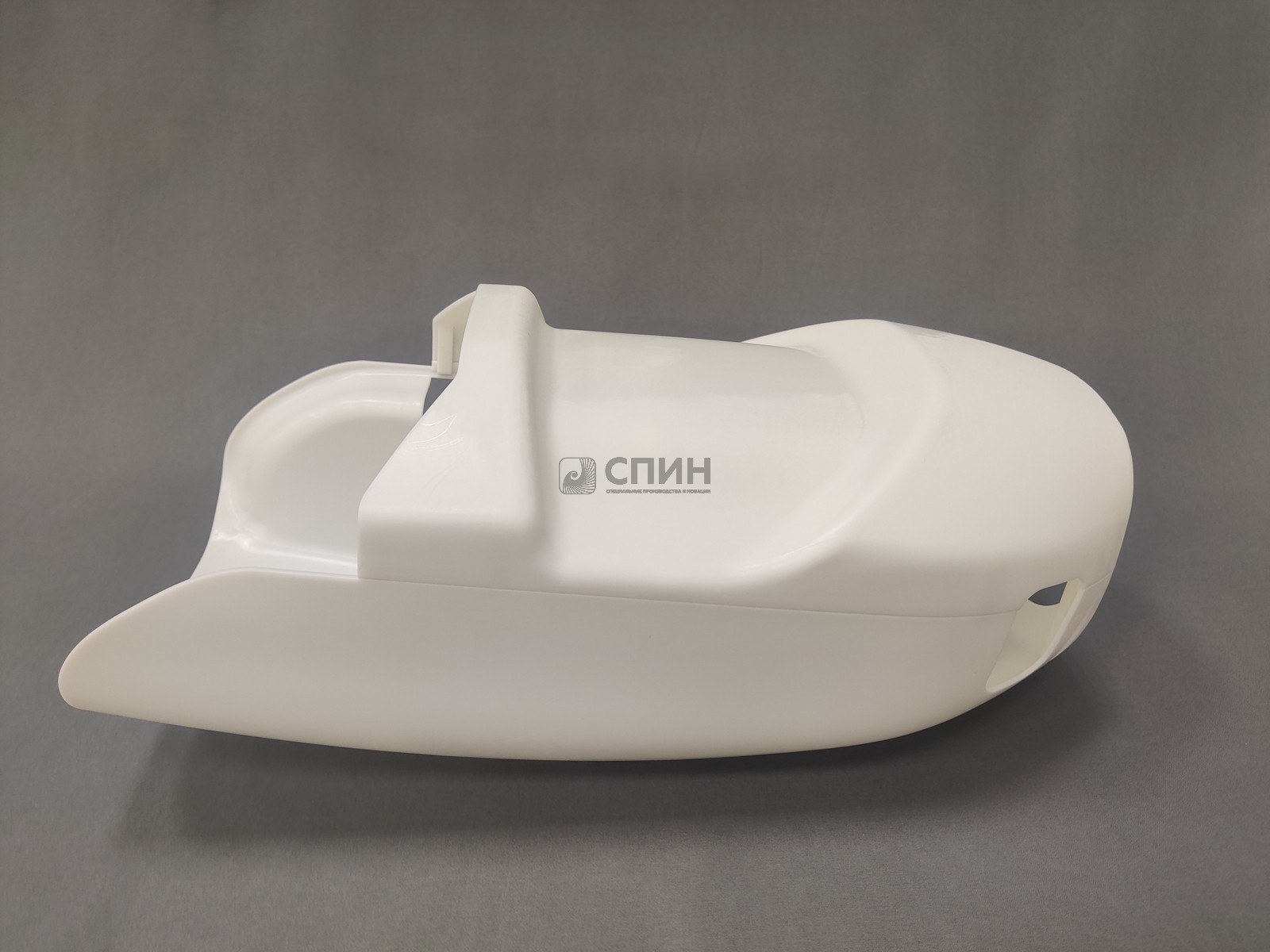

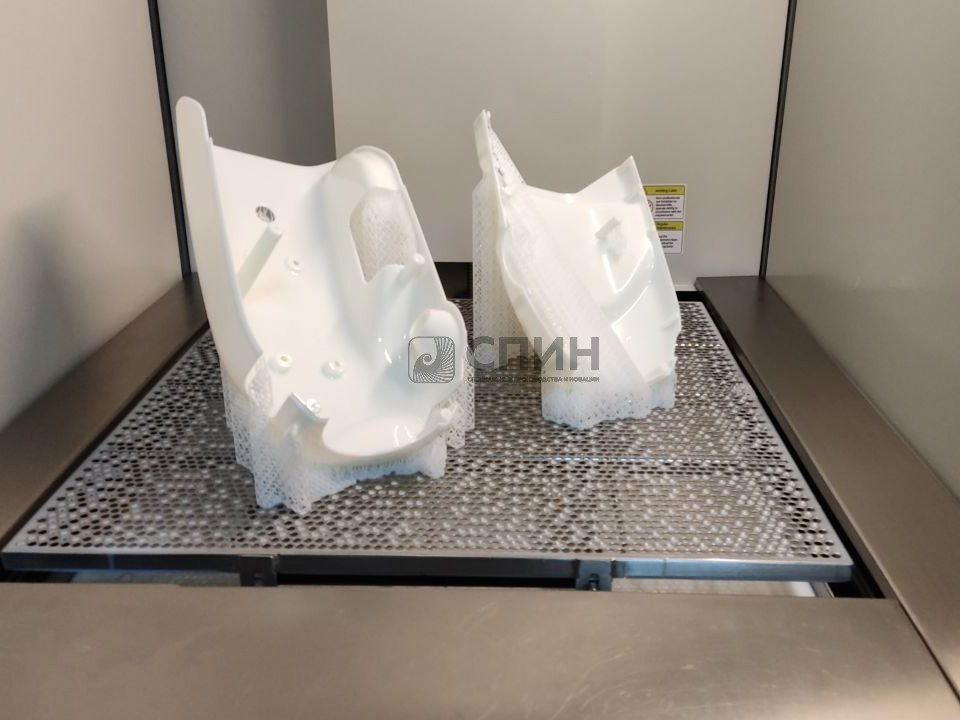

Малее модель была отпечатана на фотополимерном 3D-принтере AM.TECH SLA-600.
3. 3D‑сканирование и моделирование решёток радиатора

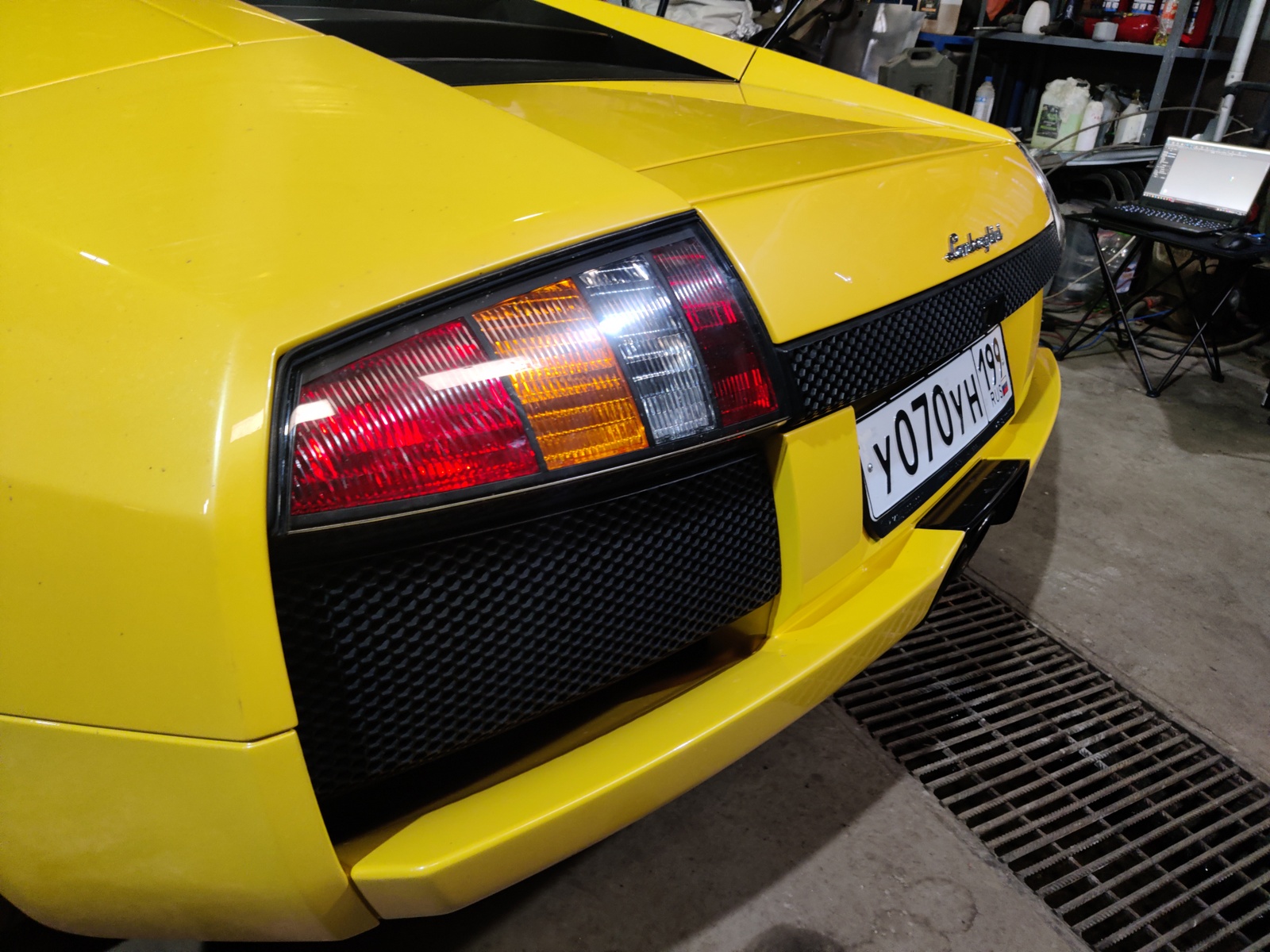

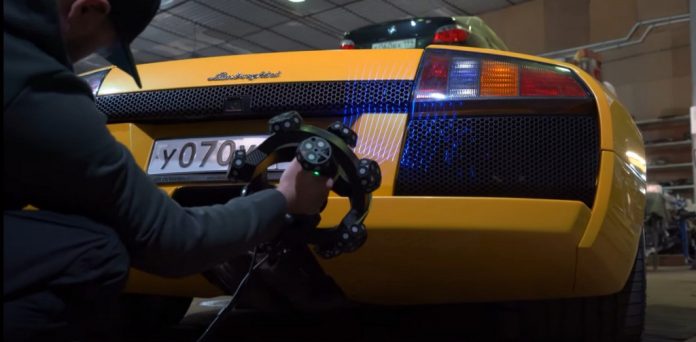

3D‑сканирование задних решёток Lamborghini Murciélago
Задние решётки автомобиля также подверглись сканированию и обработке. Полученные модели полностью соответствуют оригинальному дизайну, что обеспечивает правильную посадку и точность восстановления.
Итоги

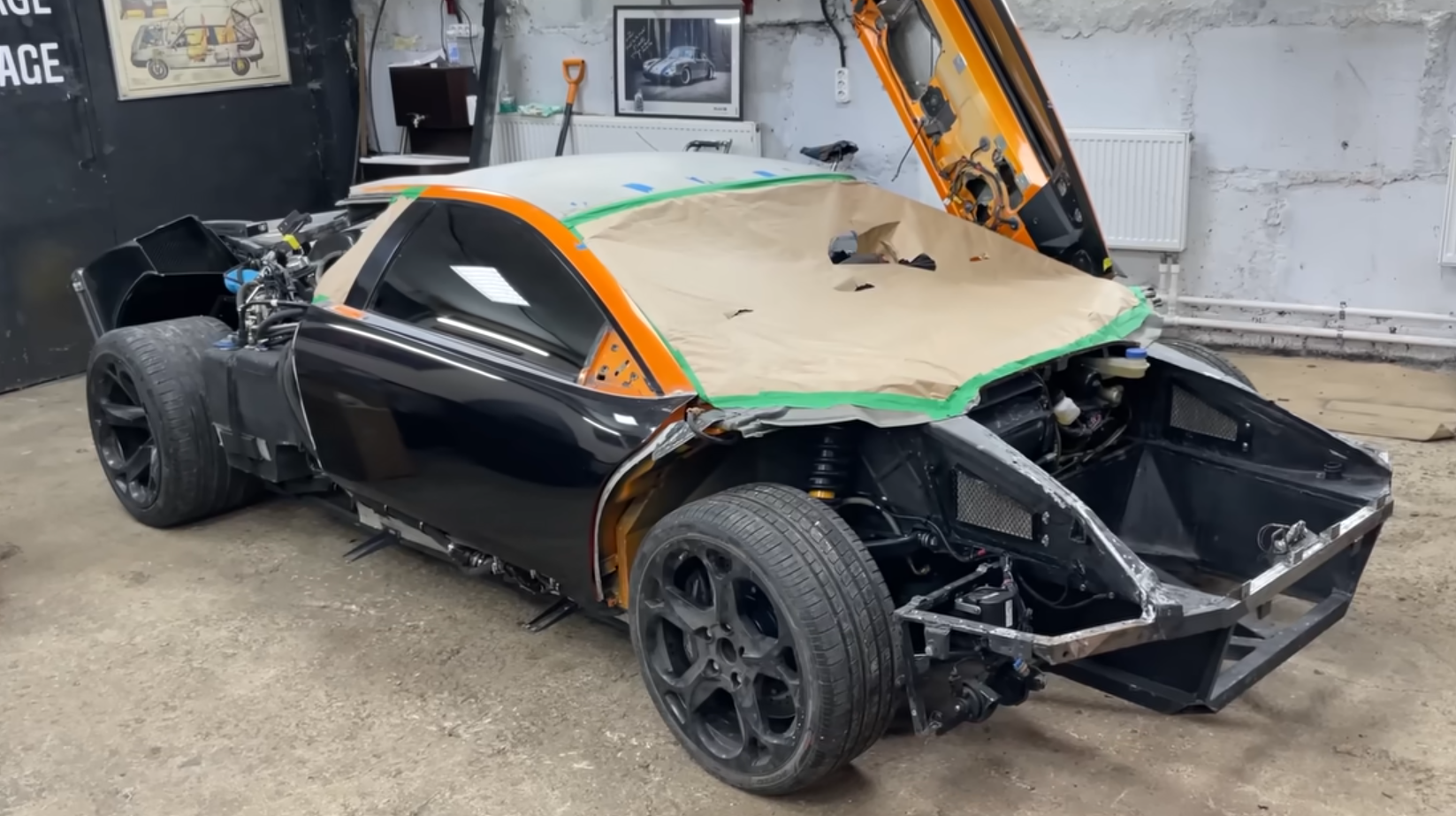

Во время сканирования целой Lamborghini Murciélago было сделано 27 сканов различных деталей. Автомобиль разбирался для проведения детального сканирования от фар до кузова. У заказчика был план сделать из своей полуразобранной машины:

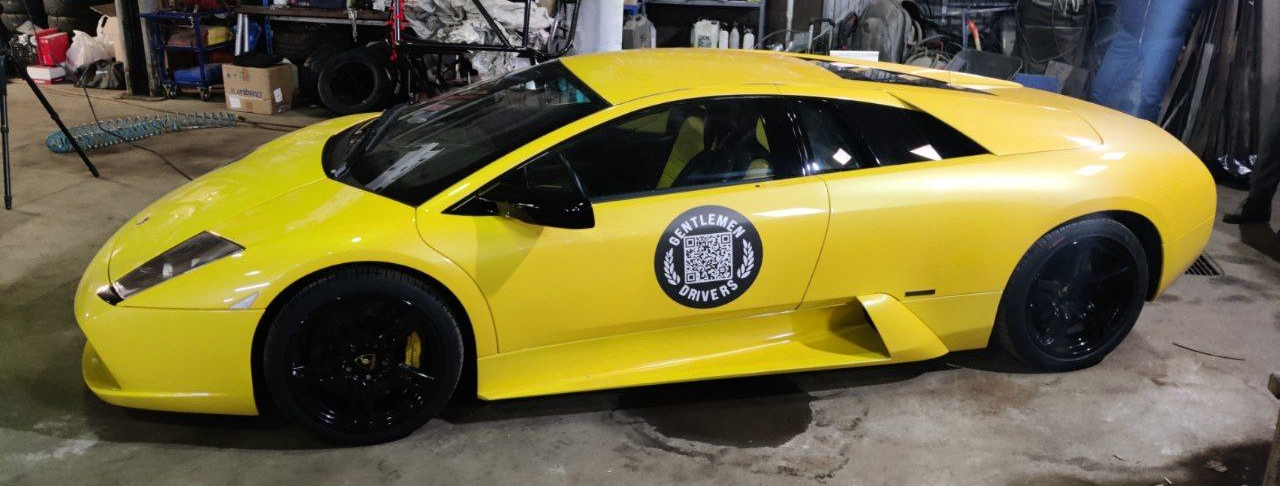

точно такую же:

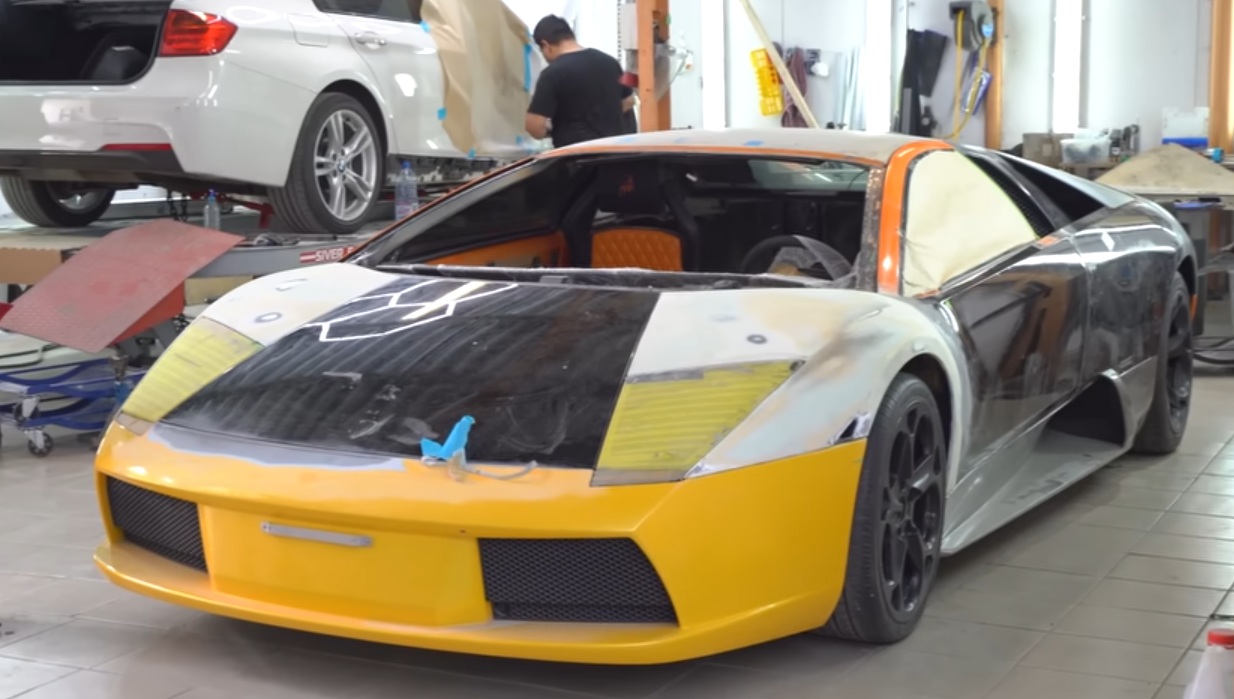

Пока это все в процессе. На текущий момент она выглядит так.
Статья написана на основе материалов СПИН
